水库超声波流量计,河水自来水供水管网计量表

水库超声波流量计

  • 品牌:JSMC/铭创仪表
  • 型号:JSMC-LBY
  • 测量范围:0.1升/秒~10米3/秒
  • 精度等级:1%
  • 公称通径:0~3m
  • 适用介质:污水,河水
  • 工作压力:常压
  • 工作温度:-20℃~+60℃
  • 供电方式:DC24V AC220V
  • 订货号:ICMBUCSCK317

水库超声波流量计概述

明渠流量计品种很多,常见的有堰式明渠流量计和槽式明渠流量计两大类。可以用于非满管状敞开渠道测量自由表面自然流的流量仪表。非满管态流动的水路称作明渠,测量明渠中水流流量的称作明渠流量计。明渠流量计除圆形外,还有U字形、梯形、矩形等多种形状。明渠流量计应用场所有城市供水引水渠;火电厂引水和排水渠、污水治理流入和排放渠;工矿企业水排放以及水利工程和农业灌溉用渠道。

水库超声波流量计产品图


明渠流量计主要部件巴歇尔槽(又称巴氏槽),是用于明渠流量测量的辅助设备。广泛应用于城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。仪表工作时,传感器不与被测流体接触,避免了渠道内污水的沾污和腐蚀。用于测量污水量,可以比其它形式的仪表,具有更高的可靠性。本仪表选配RS232串口可以接计算机或其它数据采集器,也可以接调制解调器或无线通讯模块,实现有线或无线的远程通讯。


水库超声波流量计工作原理

明渠内的流量越大,液位越高;流量越小,液位越低。对于一般的渠道,液位与流量没有确定的对应关系。因为同样的水深,流量的大小,还与渠道的横截面积、坡度、粗糙度有关。在渠道内安装量水堰槽,由于堰的缺口或槽的缩口比渠道的横截面积小,因此,渠道上游水位与流量的对应关系主要取决于堰槽的几何尺寸。同样的量水堰槽放在不同的渠道上,相同的液位对应相同的流量。量水堰槽把流量转成了液位。通过测量流经量水堰槽内水流的液位,可以根据相应量水堰槽的水位-流量关系,求出流量。

常用的量水堰槽种类。

水库超声波流量计堰槽种类图

采用超声波回波分析原理,当被测介质全部通过堰槽形成自由流时,其流量与堰槽上游水位形成对应关系,通过测量水位的高度再进行一系列换算就可以得出相应流体的流量。

水库超声波流量计工作原理图


水库超声波流量计产品参数

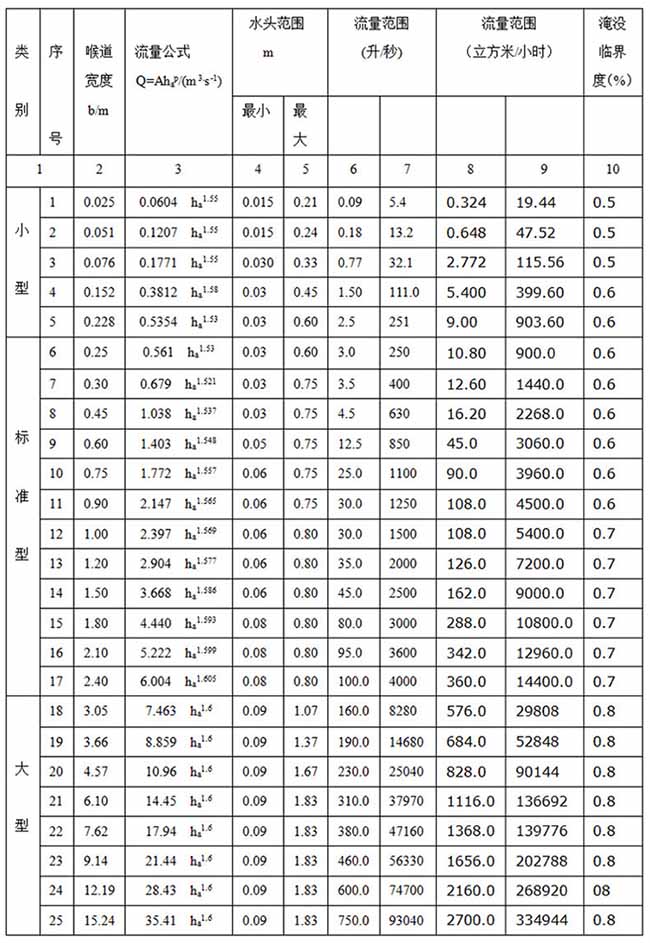

水库超声波流量计技术参数对照表


水库超声波流量计仪表显示

水库超声波流量计显示示意图


水库超声波流量计接线介绍

水库超声波流量计接线图


水库超声波流量计巴歇尔槽尺寸图

水库超声波流量计巴歇尔槽外形图

水库超声波流量计巴歇尔槽安装尺寸图一

水库超声波流量计巴歇尔槽安装尺寸图二


水库超声波流量计产品应用

水库超声波流量计现场安装使用图


水库超声波流量计仪表安装原则

1)换能器发射面到最低液位的距离,应小于选购仪表的量程;

2)换能器发射面到最高液位的距离,应大于选购仪表的盲区;

3)换能器的发射面应该与液体表面保持平行;

4)仪表安装在渠中央或静水井上。

5)仪表需安装在堰板或堰槽的上游。


水库超声波流量计安装注意事项

1)仪表外壳最好与大地可靠相连;

2)电线、电缆保护管,要注意防止积水过多;

3)仪表虽然自身带有防雷器件,但仪表在多雷地区使用时,最好在仪表的进出线端另外安装专用的防雷装置;

4)仪表在特别炎热、寒冷的地方使用,即周围环境温度有可能超出仪表的工作要求时,最好在液位仪周围加设防高、低温装置;
