电磁流量计种类及原理

发布时间:2021-03-31 09:00:06  点击次数:48次

电磁流量计种类
电磁流量计按激磁电流方式划分,有直流激磁、交流(工频或其他频率)激磁、低频矩形波激磁和双频矩形波激磁。
按输出信号连接和激磁(或电源)连线的制式分类,有四线制和二线制。

按转换器与传感器组装方式分类,有分体型和一体型。(压力变送器)

按流量传感器与管道连接方式分类,有法兰型、夹持型(夹持型电磁流量计)、卫生型(卫生型电磁流量计)、插入型(插入式电磁流量计)、螺纹连接(油任连接的高压电磁流量计)。

按流量传感器电极是否与被测液体接触分类,有接触型和非接触型。

按流量传感器结构分类,有短管型和插入型(插入式电磁流量计)。

按用途分类,有通用型、防爆型、卫生型、防侵水型和用于明渠流量测量的潜水型(明渠流量计)。

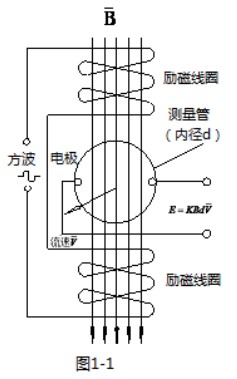

电磁流量计工作原理(见图 1-1)
流量计测量原理是基于法拉第电磁感应规律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头于衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为 B 的工作磁场。此时,如果具有一定电导率的流体流经测量管,将切割磁力线感应出电动势 E。电动势 E 正比于磁通量密度 B,测量管内径 d 与平均流速 V的乘积、电动势 E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后,可显示流体流量,并能输出脉冲,模拟电流信号,用于流量的测量和控制。
式中:
E---------为电极间的信号电压(v)
B---------磁通密度(T)
d---------测量管内径(m)
V--------平均流速(m/s)
K---------常数
由于 K 为常数,励磁电流是恒流的,故 B 也是常数,则由(1-1)式可知,体积流量 Q 与信号电压 E 成正比,即流速感应的信号电压 E 与体积流量 Q 成线性关系。因此,只要测量出 E 就可确定流量 Q,这就是电磁流量计的基本工作原理。
由(1-1)式可知,被测流体介质的温度、密度、压力、导电率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动(如层流或紊流)就不会影响测量结果的。因此说电磁流量计是一种真正的体积流量计。
