电磁流量计的信号种类

电磁流量计的输出信号线与电源线的接法，电磁流量计的主板种类有很多种，今天就来分享一下电磁流量计的接线方法。

下面以凯铭仪表电磁流量计为例来演示，分别演示4-20mA、脉冲、RS485三个信号线的接法。

这是电磁流量计的接线主板，打开接线盒即可看到，最上面两个端子是接220V电源的，左边一排是接输入信号线的，接法如下：

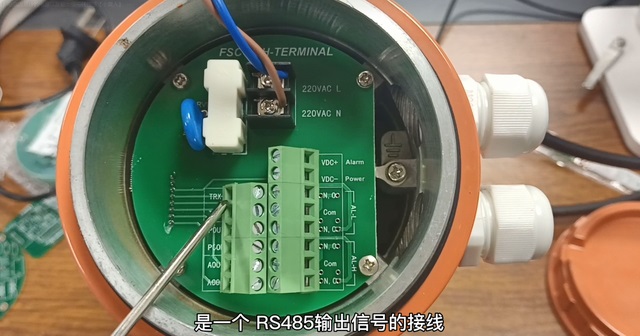

1、RS485接法：TRX+与TRX-，这一组是RS485的接线；

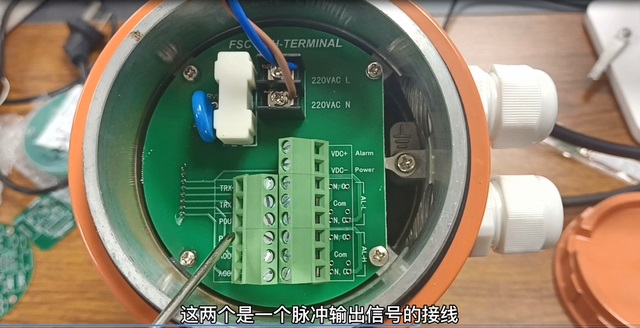

2、脉冲接法：POUT与PCOM，这一组是脉冲的接线；

3、4-20mA接法：AOUT与ACOM，这一组是4-20mA接线；

这就是主板的输出信号线的接法，注意正负极不要接反了。
