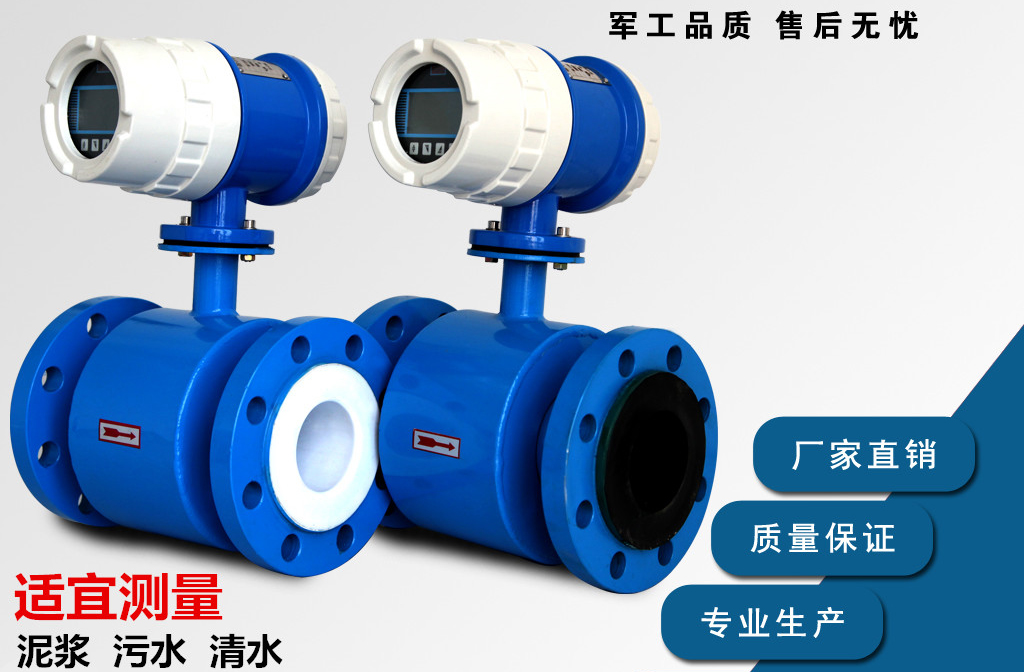

密封水流量计

密封水流量计

  • 型   号:JKM-LDE
  • 询   价:15195518515

如何订购:
1.致电金湖凯铭仪表有限公司,确定产品型号,规格。
2.确认产品价格,数量,生产周期,发货方式。
3.汇款发货:本公司所有订单均以款到发货为原则,电汇到公司账户。
4.提供收货人的姓名,地址,联系方式。

KM-LDE密封水流量计测量原理是法拉第电磁感应定律,传感器主要组成部分是:测量管、电极、励磁线圈、铁芯与磁轭壳体。它主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理,水利建设等领域。采用国内外最先进技术研制、开发的全能智能流量计,在设计产品结构、选材、制定工艺、生产装配和出厂测试等过程中每一个环节我们都非常细致讲究,我们还自行设计了一套国内目前最先进的,专用于流量计的生产设备和流量实流标定装置,从而在软件和硬件上都能切实保证产品的高质量。

密封水流量计特点
电磁流量计由传感器和转换器两部分组成,被测流体介质电导率≥ 5μS/cm。
本产品采用当前电磁流量计的最新技术制造,具有以下特点:
1、测量管内无阻力及活动部件,因此无压力损失,是一种典型的节能仪表。
2、由于感应信号是在整个充满磁场的空间形成,它与管道截面上流速的平均值成正比。因此,对管道内流速分布不敏感,要求流量计上、下游的直管段相对其它流量计短。
3、测量不受流体密度、粘度、温度、压力和电导率变化的影响。
4、合理地选择电极及衬里材料,能够达到测量各种腐蚀性、耐磨性导电介质的使用要求。
5、转换器采用新颖的励磁方式,功耗低,零点稳定,测量精度高,适于生产过程流量检测和总量计量。流量测量范围可达1500:1。
6、流量计具有自动流向鉴别,能测量双向流。具有电流、频率、脉冲和RS485数字通讯输出。还有流量上下限报警和故障报警功能。
7、流量计能显示瞬时流量、流速、流量百分比、正反累积流量、差值流量,方便读数。内有三级密码设置功能,防止数据被随意更改。
8、转换器采用3行128×64带背光LCD点阵简体汉字显示,参数设置方便。并具有FROM存贮设置参数和累计流量值,具有掉电保护功能。
9、转换器采用表面安装技术(SMT),具有自检与自诊断功能,可靠性高。
10、具有适合满足现场环境条件安装的防爆型、沉浸型、卫生型、分体型和一体型结构。

密封水流量计主要用途
电磁流量计广泛用于化工、矿冶、给排水、造纸、医药、食品、石化、电力、轻工、农用灌溉、水利等行业的管道中,导电液体和浆液的体积流量的测量。


密封水流量计正常工作条件
1、环境温度: 传感器 -25℃~+60℃;转换器 -10℃~+60℃
2、相对湿度: 5%~90%;
3、供电电源:交流供电:频率47~63Hz;电压85~260V;谐波成分不大于5%;直流供电:18~36V,纹波5%。
4、功率: 小于20W。

密封水流量计工作原理
传感器是根据法拉第电磁感应定律工作的,如工作原理图所示:

当导电液体沿测量管在交变磁场与磁力线成垂直方向运动时,导电液体切割磁力线产生感应电势。在与测量管轴线和磁力线相互垂直的管壁上安装了一对检测电极,将这个感应电势检出。
则有:
E=BVD
式中:E—感应电势;
B—磁感应强度;
D —电极间的距离,与测量管内径相等;
V —测量管内被测流体的平均流速。
式(1)中磁场B是恒定不变的,D为一常数,则感应电动势E与被测流体的平均流速V成正比。通过测量管横截面上的瞬时体积流量Q与流速V之间的关系为:


密封水流量计型式及结构
按用途分类
种类 用途
普通型 在通常环境下使用
防爆型 在爆炸性气体的环境下使用
卫生型 使用在有卫生要求的条件下
沉浸型 符合GB4208防护等级IP68
2、按组合型式分类
按转换器和传感器的组合型式分类有:分体型和一体型。
3、主要结构
电磁流量计由传感器和转换器两部分组成(如下图所示)。
传感器主要由测量管、电极、励磁线圈、绝缘衬里、壳体等部分组成。


密封水流量计安装要求
为了准确计量,在选择安装位置时应注意以下几点要求:
⑴ 传感器既可在垂直管道上安装,也可以在水平或倾斜管道上安装,但要求二电极的中心连线处于水平状态。
⑵ 介质在管道中应满管流动,避免由气穴而产生电极断路。
⑶ 对于液固两相流体,最好采用垂直安装,使传感器衬里磨损均匀,延长使用寿命。
⑷ 在流量计安装位置介质不满管时,可采取抬高流量半后端管路的方法,使其满管,严禁在管道最高点和出水口安装流量计。(见图)
⑸修改管道的安装方法:当介质流速达不到要求时,应当选用较小口径的流量计,这时应使用异径锥管或修改部分管道,使其与传感器同口径,但要保证前后直管段长度。
⑹前后直管段为流量计前≥5DN,后端≥2DN。
