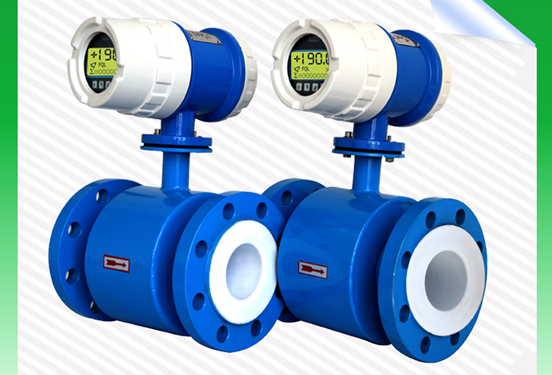

循环水流量计

循环水流量计

  • 型   号:JKM-LDE
  • 询   价:15195518515

如何订购:
1.致电金湖凯铭仪表有限公司,确定产品型号,规格。
2.确认产品价格,数量,生产周期,发货方式。
3.汇款发货:本公司所有订单均以款到发货为原则,电汇到公司账户。
4.提供收货人的姓名,地址,联系方式。

循环水流量计产品概述
电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的,用来测量电导率大于5μS/cm导电液体的体积流量,是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外,还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。由于电磁流量计的优点诸多,因此被广泛应用于石油、化工、化纤、冶金、轻纺、造纸、制糖、给排水、环保、食品等工业部门及市政管理,水利建设、河流疏浚等领域的流量计量。


循环水流量计的测量原理
电磁流量计的工作原理是基于法拉第电磁感应定律。测量管内的导电介质相当于法拉第试验中的导电金属杆,上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时,则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬(橡胶,特氟隆等)实现与流体和测量电极的电磁隔离,如图所示。


循环水流量计产品特点
1、传感器结构简单,测量管内没有可动部件,也没有任何阻碍流体流动的节流部件。所以当流体通过流量计时不会引起任何附加的压力损失,是流量计中运行能耗最低的流量仪表之一。
2、可测量脏污介质、腐蚀性介质及悬浊性液固相流的流量。这是由于仪表测量管内部无阻碍流动部件,与被测流体接触的只是测量管内衬和电极,其材料可根据被测流体的性质来选择。例如,用聚氟乙烯或四氟乙烯做内衬,可测量各种酸、碱、盐等腐蚀性介质;采用耐磨橡胶做内衬,就特别适合于测量带有固体颗粒的、磨损较大的矿浆、水泥浆等液固两相流以及各种带纤维液体和纸浆等悬浊液体。
3、电磁流量计是一种体积流量测量仪表,在测量过程中,它不受被测介质的温度、粘度、密度以及电导率(在一定范围)的影响。因此只需经水标定后,就可以用来测量其它导电性液体的流量。
4、输出只与被测介质的平均流速成正比,而与对称分布下的流动状态(层流或湍流)无关。所以流量计的量程范围极宽,其测量范围度可达100:1,有的甚至达1000:1的可运行流量范围。
5、无机械惯性,反应灵敏,可以测量瞬时脉动流量,也可测量正反两个方向的流量。
6、工业用电磁流量计的口径范围极宽,从几个毫米一直到几米,而且国内已有口径达3m的实流校验设备,为流量计的应用和发展奠定了基础。

循环水流量计的主要技术数据
执行标准 JB/T 9248—1999
公称通径 15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000
最高流速 15m/s
精确度 DNl5~DN600 示值的:±0.3%(流速≥1m/s);±3mm/s(流速<1m/s)
DN700—DN3000 示值的±0.5%(流速≥0.8m/S);±4mm/s(流速<0.8m/S)
流体电导率 ≥5uS/cm
公称压力 4.0MPa 1.6MPa 1.0MPa 0.6MPa 6.3、10MPa
DNl5~DN150 DNl5~DN600 DN200~DN1000 DN700~DN3000 特殊订货
环境温度 传感器 —25℃—十60℃
转换器及一体型 —10℃—十60℃
衬里材料 聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA
最高流体温度 —体型 70℃
分离型 聚氯丁橡胶衬里 80℃;120℃(订货时注明)
聚氨酯衬里 80℃
聚四氟乙烯衬里 100℃;150℃(订货时注明)
聚全氟乙丙烯(F46)
加网PFA
信号电极和接地电极材料 不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂/铱合金、不锈钢涂覆碳化钨
电极机构 DN300—DN3000
连接法兰材料 碳钢
接地法兰材料 不锈钢1Crl8Ni9Ti
进口保护法兰材料 DN65—DNl50 不锈钢1Crl8Ni9Ti
DN200~DNl600 碳钢十不锈钢1Crl8Ni9Ti
外壳防护 DNl5~DN3000分离型橡胶或聚氨酯衬里传感器 IP65或IP68
其他传感器、——体型流量计和分离型转换器 IP65
间距(分离型) 转换器距离传感器一般不超过100m

循环水流量计转换器技术数据
电源 交流 85—265V,45—400Hz
直流 11—40V
操作键和显示 按键式
4个薄膜按键可设定选择全部参数,也可利用PC机(RS232)对转换器设定编程;
3行LCD宽视角、宽温、带背光显示;
第1行显示流量值;
第2行显示流量单位;
第3行显示流量百分比、正向总量、反向总量、差值总量、报警、流速。
磁键式
2个磁键用于显示参数的选择和复位,利用PC机(RS232)对转换器设定编程;
2行LCD宽视角、宽温、带背光显示:
第1行:磁键选择:显示流量百分比、正向总量、反向总量、差值总量、报警、流速。
第2行:显示流量。
内部积算器 正向总量、反向总量及差值总量。
输出信号 单向模拟输出
全隔离,负载≤600D.(20mA时);
上限:0—21mA可选,每档lmA;
下限:0—21mA可选,每档1mA;
正、反向流量输出方式编程。

双向模拟输出 下限限制为。或4mA,其他同单向模拟输出。
双向脉冲输出
两路输出分别对应正向和反向流量,频率0~800Hz,上限1—800Hz可选,每档IHz;
方波或选定脉宽,选定脉宽上限2.5S,每档1ms;
无源隔离晶体管开关输出,可吸收250mA的电流,耐压35V。

双路报警输出
可报警(编程)高/低流量、空管、故障状态、正,,反向流量、模拟量超量程、脉冲量超量程、脉冲小信号切除,输出极性可选;
带隔离保护的晶体管开关输出,可吸收250mA的电流,耐压35V.(与脉冲输出不隔离)

数字通讯   RS232,RS485,HART


循环水流量计衬里的选择
1、衬里材料:聚四氟乙烯(F4)
   主要性能:是化学性能最稳定的一种塑料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有机溶剂。不耐高温高流速液氟、液氧、自氧的腐蚀。
   最高介质温度—体型:70℃
   最高介质温度分离型:100℃ 150℃ (需特殊订货)
   适用范围:1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。
2、衬里材料:聚全氟乙丙烯(F46)
   主要性能:同F4,耐磨性、抗负压能力高于F4。
   最高介质温度—体型:70℃
   最高介质温度分离型:100℃ 150℃ (需特殊订货)
   适用范围:除砂浆等强磨损性介质外的所有流体。与PTFE一样,能用于饮料等有卫生要求的介质。
3、衬里材料:聚氟合乙烯(Fs)
   主要性能:适用温度上限较聚四氟乙烯低,但成本也较低。
   最高介质温度—体型:70℃
   最高介质温度分离型:80℃
   适用范围:
4、衬里材料:聚氯丁橡胶
   主要性能:1、有极好的弹性,高度的扯断力,耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀,不耐氧化介质的腐蚀。
   最高介质温度—体型:70℃
   最高介质温度分离型:80℃ 120℃ (需特殊订货)
   适用范围:水、污水、弱磨损性的泥浆矿浆。
5、衬里材料:聚氨酯橡胶
   主要性能:1、耐磨性能极强。2、耐腐蚀性能较差。
   最高介质温度—体型:70℃
   最高介质温度分离型:80℃
   适用范围:中性强磨损的矿浆、煤浆、泥浆。

循环水流量计电极的选择
1、电极材料:不锈钢0Crl8Nil2M02Ti
   耐蚀及耐磨性能:用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及,市政、环保等领域。
2、电极材料:哈氏合金B
   耐蚀及耐磨性能:对沸点以下的一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱,非氧化性盐液的腐蚀。
3、电极材料:哈氏合金C
   耐蚀及耐磨性能:能耐非氧化性酸,如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀,也耐氧化性盐类如:Fe,”、、Cu”下或含其他氧化剂的腐蚀,如高于常温的次氯酸盐溶液、海水的腐蚀。
4、电极材料:钛
   耐蚀及耐磨性能:能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀,但如酸中含有氧化剂(如硝酸、Fc++、Cu++)时,则腐蚀大为降低。
5、电极材料:钽
   耐蚀及耐磨性能:具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外,几乎能耐——切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的                   腐蚀。在碱中刁;耐蚀。
6、电极材料:铂/钛合金
   耐蚀及耐磨性能:几乎能耐——切化学介质,但不适用于王水和铵盐。
7、电极材料:不锈钢涂覆碳化钨
   耐蚀及耐磨性能:用于无腐蚀性,强磨损性的介质。
注: 由于介质种类繁多,其腐蚀性又受温度、浓度、流速等复杂因素影响而变化,故本表仅供参考。用户应根据实际情况自己做出选择,必要时应做拟选材料的耐腐试验,如挂片试验。

循环水流量计安装示意图如下


正确接线:
①励磁电缆可选用中型橡套电缆,其长度与信号电缆一样
②信号电缆和其他动力电源电缆必须严格分开,不能敷设在同一根管子内,不能平行敷设,不能绞合在一起,应分别单独穿在钢管内。
③信号电缆和励磁电缆尽可能短,不能将多余的电缆卷在一起,应将多余电缆剪掉,并重新焊接头,电缆进入传感器电气接口时,在端口处做成U型,这样可以防止雨水渗透到传感器中。
④励磁电缆和转换器之间的连接用专用接线完成,转换器和外部的连接同一体型流量计。
接线:


循环水流量计的接线
1、测量精度不受流体密度、粘度、温度、压力和电导率变化的影响,传感器感应电压信号与平均流速呈线性关系,因此测量精度高。
2、测量管道内无阻流件,因此没有附加的压力损失;测量管道内无可动部件,因此传感器寿命极长。
3、由于感应电压信号是在整个充满磁场的空间中形成的,是管道载面上的平均值,因此传感器所需的直管段较短,长度为5倍的管道直径。
4、传感器部分只有内衬和电极与被测液体接触,只要合理选择电极和内衬材料,即可耐腐蚀和耐磨损。
5、LDE转换器采用国际单片机(MCU)和表面贴装技术(SMT),性能可靠,精度高,功耗低,零点稳定,参数设定方便。点击中文显示LCD,显示累积流量,瞬时流量、流速、流量百分比等。
6、双向测量系统,可测正向流量、反向流量。采用特殊的生产工艺和优质材料,确保产品的性能在长时候内保持稳定。
