化工管道流量计,浓硫酸稀盐酸高温计量表

化工管道流量计

  • 品牌:JSMC/铭创仪表
  • 型号:JSMC-LDE
  • 测量范围:0.028~205258m³/h
  • 精度等级:0.5级、1.0级
  • 公称通径:DN10~DN2200
  • 适用介质:污水、导电液体
  • 工作压力:1.6~6.3MPa
  • 工作温度:-20~+200℃
  • 供电方式:220V 24V 锂电池
  • 订货号:JOWLUGQAR746

化工管道流量计是根据法拉第电磁感应定律制成的,用来测量导电液体体积流量的仪表。由于其独特的优点,目前已广泛地被应用于工业工程中各种导电液体的流量测量,如各种酸、碱、盐等腐蚀性介质;各种易燃易爆介质;污水处理以及化工、食品、医药等工业中的各种浆液流量测量,形成了独特的应用领域。
化工管道流量计产品图


化工管道流量计产品特点

1.独立性强,测量不受液体密度、粘度、温度压力和电导率等物理量变化的影响。

2.结构简单,故障率低,测量管内无活动及阻流部件,不堵塞、无压损。

3.适用范围广,量程比宽,适合导电液体,含有纤维、固体颗粒和悬浮物的液体。

4.安装要求低,直管段要求低(前 5D 后 2D)。

5.工作稳定可靠,采用低频方波励磁,功耗小,零点稳定。

6.输出信号多样性,可输出与流速成正比例的线性模拟信号、数字信号及报警信号。

化工管道流量计产品分类图

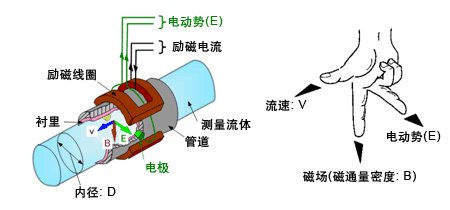

化工管道流量计工作原理

流量计测量原理是基于法拉第电磁感应规律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头于衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为 B 的工作磁场。此时,如果具有一定电导率的流体流经测量管,将切割磁力线感应出电动势 E。电动势 E 正比于磁通量密度 B,测量管内径 d 与平均流速 V的乘积、电动势 E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后,可显示流体流量,并能输出脉冲,模拟电流信号,用于流量的测量和控制。

化工管道流量计原理计算公式

式中:

E---------为电极间的信号电压(v)

B---------磁通密度(T)

d---------测量管内径(m)

V--------平均流速(m/s)

K---------常数

由于 K 为常数,励磁电流是恒流的,故 B 也是常数,则由(1-1)式可知,体积流量 Q 与信号电压 E 成正比,即流速感应的信号电压 E 与体积流量 Q 成线性关系。因此,只要测量出 E 就可确定流量 Q,这就是电磁流量计的基本工作原理。

由(1-1)式可知,被测流体介质的温度、密度、压力、导电率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动(如层流或紊流)就不会影响测量结果的。因此说电磁流量计是一种真正的体积流量计。

化工管道流量计工作原理图


化工管道流量计执行标准及技术参数

1 产品执行标准

产品性能符合电磁流量计行业标准 JB/T9248-2008 及 JJG1033-2007 要求。

2 主要技术指标

化工管道流量计技术参数对照表


化工管道流量计如何正确选型
仪表的选型是仪表应用中非常重要的工作,有关资料表明,仪表在实际应用中有2/3的故障是仪表的错误选型或错误的安装而造成的,请特别注意。
收集数据:
1.被测流体成份
2.最大流量、最小流量
3.最高工作压力
4.最高温度、最低温度
被测流体必须具备一定的导电性,导电率>5μS/CM
最大流量和最小流量必须符合下表中的数:
化工管道流量计口径流量范围表
实际最高工作压力必须小于流量计的额定工作压力。
最高工作温度和最低温度必须符合流量计规定的温度要求。
确定是否有负压情况存在。
您可以根据上表中的流量选择相应的流量计,若所选择的流量计的内径与现在工艺管道的内径不符,应进行缩管或扩管。
若管道进行缩管,应考虑由于缩管引起的压力损失是否会影响工艺流程。
从产品价格考虑,可以选择较小口径的流量计,相对减少投资。
测洁净水时,经济流速时1.5-3m/s,测易结晶的溶液时,应适当地提高流速,3-4m/s为宜,起到自清扫,防止粘附沉积等作用;测矿浆等磨耗性流体时,应适当降低流速,1.0-2m/s为宜,以降低对内衬和电极地磨损。实际应用很少超过7m/s,超过10m/s则更为罕见。

化工管道流量计选型表
化工管道流量计规格选型表

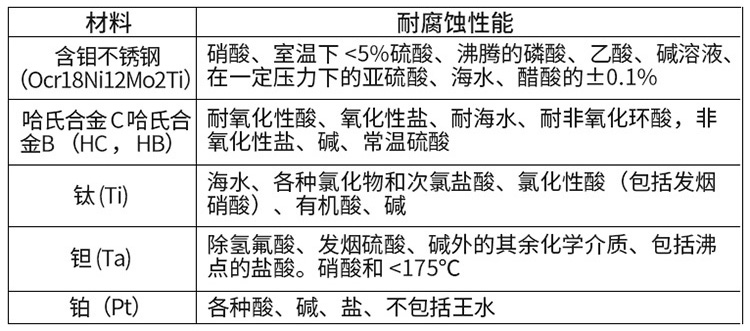

化工管道流量计电极材料的选择

化工管道流量计电极材料选型表

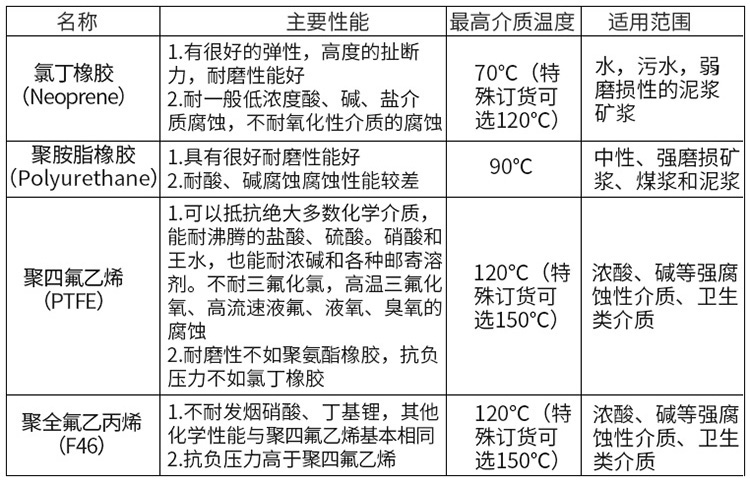

化工管道流量计衬里材料的选择

化工管道流量计衬里材料选型表


化工管道流量计抗干扰技术
1:微处理器系统电源电压监视技术
电磁流量计中微处理器系统当电源瞬态欠压,励磁开关脉冲动作都会造成微处理器误动作,数据丢失等现象,因此必须采用可靠的复位电路和电源电压监视技术。简单实用的方法是采用低成本电源配合高灵敏度的电源电压监视器,提高微处理器系统和抗干扰能力。
2:同步采样的频度补偿技术
同步采样和工频电源频率监视补偿技术,是提高抗流量信号电势中混入工频干扰和工频电源频率波动产生工频干扰能力的有效方法。同步采样技术,其采样脉宽为工频周期的整数倍,使流量信号电势中工频干扰平均值等于零,以消除工频干扰的影响;工频电源的频率波动补偿是保证频率的动态波动中,励磁电源和采样脉冲得以同步调整,真正实现同步采样技术和同步励磁技术,同步A/D转换,以降低工频干扰的影响。
3:前置放大器的设计是提高抗干扰能力的首要环节
传感器输出流信号十分微弱,内阻抗较高,因此高输出入阻抗、低漂移、低噪声、高CRMM前置放大器才能满足抗同相共模干扰的要求。前置放大器采用JFET高输入阻抗电压缓冲器,低漂移低噪声减法器,精密电阻精心匹配组成仪用放大器,并采用输入保护技术,共模电压自举技术和接地技术大大提高抗共模干扰的能力,抑制零点漂移的影响。
4:采用新型HCMOS系列芯片技术
采用74HC系列芯片技术较采用74LS系列芯片其低噪声容限提高2.4倍,高燥声容限提高2.1倍,智能电磁流量计整个硬件采用74HC系列芯片,不仅降低整个功耗,而且提高元器件本身抗干扰能力,为电源流量计小型轻量一体化奠定了基础。
5:新型励磁技术是提高智能电磁流量计抗干扰能力的重要手段
励磁技术的发展,不仅减弱电极极化电势、泥浆干扰、流动噪声的影响,又能改变工频干扰的形态,便于同步采样技术处理工频干扰噪声,以避免工频干扰的影响。目前电磁流量传感器采用工频频率同步三值低频矩形励磁和双频矩形波励磁,从而提高整个抗干扰能力,提高测量精度和可靠性。
化工管道流量计现场安装使用图


化工管道流量计安装地点的选择
为了使电磁流量计工作稳定可靠,在选择安装地点时应注意以下几方面的要求:
1.尽量避开铁磁性物体及具有强电磁场的设备(大电机、大变压器等),以免磁场影响传感器的工作磁场和流量信号。
2.应尽量安装在干燥通风之处,避免日晒雨淋,环境温度应在-20~+60℃,相对湿度小于85%。
3.流量计周围应有充裕的空间,便于安装和维护。
安装建议
电磁流量计的测量原理不依赖流量的特性,如果管路内有一定的湍流与漩涡产生在非测量区内(如:弯头、切向限流或上游有半开的截止阀)则与测量无关。如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度,这时则应采取一些措施以稳定流速分布:
a. 增加前后直管段的长度;
b. 采用一个流量稳定器;
c. 减少测量点的截面。
水平和垂直安装
传感器可以水平和垂直安装,但是应该确保避免沉积物和气泡对测量电极的影响,电极轴向保持水平为好。垂直安装时,流体应自下而上流动。
传感器不能安装在管道的最高位置,这个位置容易积聚气泡。
确保满管安装
确保流量传感器在测量时,管道中充满被测流体,不能出现非满管状态。   如管道存在非满管或是出口有放空状态,传感器应安装在一根虹吸管上。
弯管、阀门和泵之间的安装
为保证测量的稳定性,应在传感器的前后设置直管段,其长度由下图给出。如做不到则应采用稳流器或减小测量点的截面积。
传感器不能安装在泵的进水口
为避免负压,传感器不能安装在泵的进水口,而应安装在泵的出水口。
传感器的进口直管段和出口直管段
比较理想的安装地点应选择测量点前后有足够的直管段。进口直管段应≥5D,出口直管段≥3D(D为传感器公称口径)。
插入式进口直管段应≥20 D , 出口直管段≥7D(D为传感器公称口径)。
化工管道流量计正确安装方式图

化工管道流量计安装注意事项
