氨基酸流量计,测量管道液体计量表

氨基酸流量计

  • 品牌:JSMC/铭创仪表
  • 型号:JSMC-LDE
  • 测量范围:0.028~205258m³/h
  • 精度等级:0.5级、1.0级
  • 公称通径:DN10~DN2200
  • 适用介质:污水、导电液体
  • 工作压力:1.6~6.3MPa
  • 工作温度:-20~+200℃
  • 供电方式:220V 24V 锂电池
  • 订货号:WNNYGWULG735

氨基酸流量计产品种类及适用范围

电磁流量计由电磁流量传感器和电磁流量转换器两大部分组成,主要分为两大类:一体型和分离型。

电磁流量计是基于法拉第电磁感应定律原理的流量仪表,用于测量封闭管道中导电液体和浆液的体积流量。它广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水、造纸、医药、食品等工农业部门的生产过程的流量测量和控制。

氨基酸流量计产品分类图


氨基酸流量计工作原理
电磁流量计测量原理是基于法拉第电磁感应规律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头于衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时,如果具有一定电导率的流体流经测量管,将切割磁力线感应出电动势E。电动势E正比于磁通量密度B,测量管内径d与平均流速   的乘积、电动势E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后,可显示流体流量,并能输出脉冲,模拟电流信号,用于流量的测量和控制。
氨基酸流量计原理计算公式
式中: E---------为电极间的信号电压(v)
B---------磁通密度(T)
d---------测量管内径(m)
V--------平均流速(m/s)
K---------常数
由于K为常数,励磁电流是恒流的,故B也是常数,则由(1-1)式可知,体积流量Q与信号电压E成正比,即流速感应的信号电压E与体积流量Q成线性关系。因此,只要测量出E就可确定流量Q,这就是电磁流量计的基本工作原理。
由(1-1)式可知,被测流体介质的温度、密度、压力、导电率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动(如层流或紊流)就不会影响测量结果的。因此说流量计是一种真正的体积流量计。
氨基酸流量计工作原理图


氨基酸流量计性能特点
1、测量精度不受流体密度、粘度、温度、压力和电导率变化的影响,传感器感应电压信号与平均流速呈线性关系,因此测量精度高。
2、测量管道内无阻流件,因此没有附加的压力损失;测量管道内无可动部件,因此传感器寿命极长。
3、由于感应电压信号是在整个充满磁场的空间中形成的,是管道载面上的平均值,因此传感器所需的直管段较短,长度为5倍的管道直径。
4、传感器部分只有内衬和电极与被测液体接触,只要合理选择电极和内衬材料,即可耐腐蚀和耐磨损。
5、LDE转换器采用国际最新的单片机(MCU)和表面贴装技术(SMT),性能可靠,精度高,功耗低,零点稳定,参数设定方便。点击中文显示LCD,显示累积流量,瞬时流量、流速、流量百分比等。
6、双向测量系统,可测正向流量、反向流量。采用特殊的生产工艺和优质材料,确保产品的性能在长时候内保持稳定。
氨基酸流量计产品图


氨基酸流量计的主要技术数据
1、口径:DN15~2400mm
2、介质:导电性液体
3、衬里:氯丁橡胶、聚氨酯橡胶、聚四氟乙烯、聚全氟乙丙烯
4、流速:≤15m/s
5、励磁方式:方波励磁
6、电极材料:不锈钢316L、哈氏合金C、哈氏合金B、钛、钽、铂铱
7、额定压力:0.6MPa、1.0MPa、1.6MPa、4.0MPa
8、介质温度:氯丁橡胶:-10~60℃;聚氨酯橡胶:-10~40℃
9、聚四氟乙烯(F4):-10~120℃;聚全氟乙丙烯(F46):-10~150℃
10、介质电导率:>5μs/cm
11、准确度等级:±1.0%;±0.5%;±0.2%
12、输出信号:4~20mA电流,脉冲频率,上下限报警
13、通讯:RS485/RS232(可选)
14、防护等级:IP65、IP67、IP68
15、防爆等级:ExdⅡCT3-CT6
16、电缆接口:M18*1.5
17、环境条件:环境温度:-10~50℃  相对湿度:5%~90%  环境电磁场:≤400A/m
18、供电电源:85~250VAC;20~36VDC;3.6V电池供电
氨基酸流量计现场安装使用图


氨基酸流量计仪表选型
电磁流量计应用领域广泛。大口径仪表较多应用于给排水工程,中小口径常用于固液双相等难测流体或高要求场所,如测量造纸工业纸浆液和黑液、有色冶金业的矿浆、选煤厂的煤浆、化学工业的强腐蚀液体以及钢铁工业高炉风口冷却水控制和监漏,长距离管道煤的水力输送的流量测量和控制。小口径、微小口径常用于医药工业、食品工业、生物工程等有卫生要求的场所。
1、根据一体型和分离型电磁流量计的特点,选择合适的类型。一体型安装敷线方便,精度中等,不宜在地面以下安装,以防转换器被水淹没。分离型精确度较高,转换器与传感器异地安装,更适合现场环境比较差(如有害、有毒、易受水淹没等场所)的场合,但安装、敷线较严格,否则易引入干扰信号。
2、选择合适的电极形式。对于不产生结晶、结疤、不沾污电极的介质,可用标准电极,否则用清垢电极或有清洗连接装置的电极。对于测污泥场合,还可选用可换式电极。
3、根据被测介质的腐蚀性选择电极材料。
流量计电极选择:
氨基酸流量计电极材料分类图
4、根据被测介质的腐蚀性、磨损性及温度来选择衬里材料。

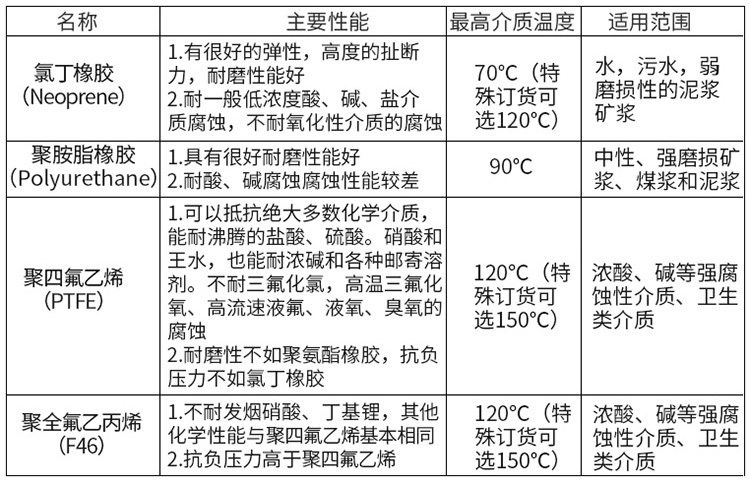

氨基酸流量计衬里材料分类图
5、流量计防护等级。根据国标GB4208-1984约同于国际电工委员会IEC标准(IEC529-7B),外壳防护等级的标准为:IP65为防喷水型,即可允许水龙头从任何方向对仪表喷水,喷水压力为30Kpa。出水量为0.75m3/h,喷水口离仪表距离为3m;IP67为防浸水型,即仪表可全部浸入水中,最高点应在水下至少150cm,持续时间至少30min。IP68为潜水型,能长期在水下工作。根据以上规定,在地下安装易被水淹的仪表应选IP68,仪表在地上安装的宜选IP65。
6、根据连接仪表管道的绝缘性选择接地。
7、根据被测介质的最高压力选择水泥浆流量计的公称压力。对于介质压力为10MPa、16MPa、25MPa、32MPa几个等级的流量测量,应选用高压型电磁流量计。其最大口径为100mm。
氨基酸流量计规格选型表


氨基酸流量计公称通径与流量范围

氨基酸流量计口径流量范围表


氨基酸流量计电极材料的选择

氨基酸流量计电极材料选型表


氨基酸流量计衬里材料的选择

氨基酸流量计衬里材料选型表


氨基酸流量计安装要求

1)、安装环境的选择:

应尽量远离具有强电磁场的设备,如大型电机、大型变压器、大型变频器等。

安装场所不应有强烈震动,管道固定牢靠,环境温度变化不大(防止固液两相变化)。

安装环境应便于安装和维护。

2)、安装位置的选择:

安装位置必须保证管道内始终充满被测液体。

选择液体流动脉冲小的地方,即应远离泵和阀门、弯头等局部阻力件。

测量双相(固、液和气、液)液体时,应选择不易引起相分离的地方。

被测管道内径或周长容易测量,并且椭圆度应较小。

3)、直管段长度:

传感器安装管道上游侧直管段长度应大于或等于10D,下游侧应不小于5D(D为被测管道通径)。

4)、 流量控制阀门和调节阀门:

流量控制阀门应安装在传感器上游侧的被测管道内,流量调节阀门应安装在传感器下游侧。

流量时,通常流量控制阀门应处于全开状态。

氨基酸流量计正确安装方式图

氨基酸流量计安装注意事项
