地暖供水流量表,ppr水管供水流量表

发布时间:2020-11-09 09:15:52  点击次数:186次

地暖供水流量表是20世纪50~60年代研发出来的流量测量仪表,其流量测量水平随着电子技术的发展而不断提高。近年来电磁流量计在我国迅速发展,仅电磁流量计的生产厂家,据不完全统计,国内已有100家左右,很多国外知名电磁流量计生产企业也纷纷落户中国。
目前电磁流量计已广泛地被使用于工业过程中各种导电液体的流量测量,如各种酸、碱、盐等腐蚀性介质,各种浆液流量测量,特别是由于其独特的优点,大口径电磁流量计被应用于如城市自来水供应、污水排放等关系到国计民生、贸易结算的流量计量领域,其在国民经济中发挥着越来越重要的作用。


地暖供水流量表技术参数
1、公称通径(mm):管道式四氟衬里:DN10~DN600;管道式橡胶衬里:DN40~DN1200;(特殊规格可定制)
2、流动方向:正,反,净流量;
3、量程比:150:1;
4、重复性误差:测量值的±0.1%;
5、精度等级:管道式:0.5级,1.0级;
6、被测介质温度:普通橡胶衬里:-20~+60℃;高温橡胶衬里:-20~+90℃;聚四氟乙稀衬里:-30~+100℃;高温型四氟衬里:-20~+180℃;
7、额定工作压力:DN6-DN80:≤1.6MPa;DN100-DN250:≤1.0MPa;DN300-DN1200:≤0.6MPa;(高压可定制);
8、流速范围:0.1-15m/s;
9、电导率范围:被测流体电导率≥5μs/cm;
10、电流输出:0~10mA:0~1.5kΩ;4~200mA:0~750 kΩ;负载电阻;
11、数字输出频率:上限可在1~5000HZ之间;
12、数字输出方式:输出频率内设定带光电隔离的晶体管集电极开路双向输出;
13、集电极最大电流:外接电源≤35V导通时集电极最大电流为250mA;
14、供电电源:AC220V或DC24V;
15、要求直管段长度:上游≥5DN,下游≥2DN;
16、连接方式:流量计与配管之间均采用法兰连接;
17、连接尺寸:法兰连接尺寸应符合GB11988规定;
18、防爆等级:mdIIBT4;
19、防护等级:IP65,特殊订制最高可达IP68;
20、环境温度:-25~+60℃;
21、相对温度:5%~95%;
22、消耗总功率:小于20W;
23、信号输出:4-20mA(负载0-750Ω),脉冲/频率,控制电平;
24、供电电源:AC220V,允差15%;或DC24V,纹波≤5%;
25、通讯输出:RS 485,MODBUS协议,HART协议,Profibus-DP协议;

地暖供水流量表内衬材料的选择
应根据被测介质的腐蚀性磨损性和温度来选择内衬材料

衬里材料 耐腐蚀性能 工作温度 适用范围
氯丁橡胶Ne 耐一般低浓度酸碱盐的腐蚀 -20~70℃ 工业用水污水低浓度酸碱盐
聚氨酯橡胶PO 有极好的耐磨性能,专用于强磨损性浆液,不耐腐 -10~60℃ 含固体颗粒的液体(水泥浆矿浆等)

聚全氟乙丙烯FEP 1耐热耐腐蚀性与PTFE相当
2机械强度高,抗磨损性能好
3内表光滑,不易粘附沉淀物
4有很好的耐负压,抗真空作用
-40~180℃ 除砂浆等强磨损性介质外的所有流体。与PTFE一样,能用于饮料等有卫生要求的介质
聚四氟乙烯PTFE 几乎可以抵抗所有化学介质的腐蚀,抗磨损性能较差 -40~180℃ 不能用于负压管道及磨损性较强的流体


地暖供水流量表电极的选择
应根据被测流体的腐蚀性来选择电极的材料,请查有关手册,对于特殊流体应作腐蚀性试验

材料 代号 耐腐蚀性能
316L不锈钢 V 1适用于工业、生活用水,原水井水,城市污水等中性溶液
2弱腐蚀性酸、碱、盐介质如碳酸、醋酸等
哈氏合金C HC 1适用于耐氧化性酸,如硝酸、混酸、铬酸与硫酸的混合物
2耐氧化性盐类或其它氧化剂环境的腐蚀如Fe、Cu
3对海水、碱溶液,氧化物溶液有极好的耐腐蚀性
4不适用:盐酸
哈氏合金B HB 1对于非氧化酸、碱、盐如硫酸、磷酸、氢氟酸有良好的腐蚀性
2不适用:硝酸
Ti 耐海水,各种氯化物忽然次氯酸盐及多种氢氧化物的腐蚀
Ta 除了氢氟酸外,几乎能耐一切化学介质的腐蚀。但价格昂贵
Pt 适用所有的酸碱盐溶液(发烟硫酸及硝酸)
碳化钨 W 具有优异的耐磨性能,专用于泥浆、纸浆等磨损性介质


地暖供水流量表型谱

型号 口径
KMLD 15~2600
    代号 安装形式
Y 一体式
F 分体式
  代号 转换器型号
ZA 圆形
ZB 方形
  代号 输出信号
I.4 4~20mA
f 频率 1KHz
Rs 串行通讯(485)
C 控制输出
   代号 防爆要求
 N 无防爆
EX 防爆(仅适用于分体式)
  代号 介质温度
T1 ≤65℃
T2 ≤120℃
T3 ≤180℃(仅适用于分体式)
  代号 内衬材质
NE 氯丁橡胶(≤65℃)
PTFE 聚四氟乙烯(≤189℃)
PVC 聚氯乙烯(≤70℃)
  代号 电极材质
316L 不锈钢
HC 哈氏合金C
HB 哈氏合金B
Ti
Ta


地暖供水流量表性能特点
1、流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响,传感器感应电压信号与平均流速呈线性关系,因此测量精度高。
2、测量管道内无阻流件,因此没有附加的压力损失;
3、测量管道内无可动部件,因此传感器寿命极长。
4、由于感应电压信号是在整个充满磁场的空间中形成的,是管道载面上的平均值,因此传感器所需的直管段较短,长度为5倍的管道直径。
5、传感器部分只有内衬和电极与被测液体接触,只要合理选择电极和内衬材料,即可耐腐蚀和耐磨损。
6、转换器采用国际单片机和表面贴装技术,性能可靠,精度高,功耗低,零点稳定,参数设定方便。点击中文显示LCD,显示累积流量、瞬时流量、流速、流量百分比等。
7、双向测量系统,可测正向流量、反向流量。采用特殊的生产工艺和优质材料,确保产品的性能在长时间内保持稳定。

地暖供水流量表范围选择


地暖供水流量表选用要点
电磁流量计应用领域广泛。大口径仪表较多应用于给排水工程,中小口径常用于固液双相等难测流体或高要求场所,如测量造纸工业纸浆液和黑液、有色冶金业的矿浆、选煤厂的煤浆、化学工业的强腐蚀液体以及钢铁工业高炉风口冷却水控制和监漏,长距离管道煤的水力输送的流量测量和控制。小口径、微小口径常用于医药工业、食品工业、生物工程等有卫生要求的场所。

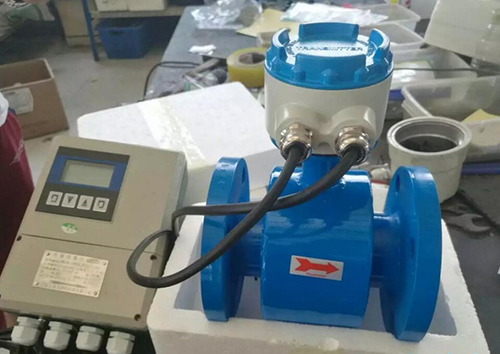

1、根据一体型和分离型电磁流量计的特点,选择合适的类型。一体型安装敷线方便,精度中等,不宜在地面以下安装,以防转换器被水淹没。分离型,精确度较高,转换器与传感器异地安装,更适合现场环境比较差(如有害、有毒、易受水淹没等场所)的场合,但安装、敷线较严格,否则易引入干扰信号。
2、选择合适的电极形式。对于不产生结晶、结疤、不沾污电极的介质,可用标准电极,否则用清垢电极或有清洗连接装置的电极。对于测污泥场合,还可选用可换式电极。
3、根据被测介质的腐蚀性选择电极材料。
电极选择:

4、根据被测介质的腐蚀性、磨损性及温度来选择衬里材料。

5、防护等级。根据国标GB4208-1984约同于国际电工委员会IEC标准(IEC529-7B),外壳防护等级的标准为:IP65为防喷水型,即可允许水龙头从任何方向对仪表喷水,喷水压力为30Kpa。出水量为0.75m3/h,喷水口离仪表距离为3m;IP67为防浸水型,即仪表可全部浸入水中,最高点应在水下至少150cm,持续时间至少30min。IP68为潜水型,能长期在水下工作。根据以上规定,在地下安装易被水淹的仪表应选IP68,仪表在地上安装的宜选IP65。
6、根据连接仪表管道的绝缘性选择接地。
7、根据被测介质的最高压力选择流量计的公称压力。对于介质压力为10MPa、16MPa、25MPa、32MPa几个等级的流量测量,应选用高压型电磁流量计。其最大口径为100mm。

地暖供水流量表的安装
1、应安装在水平管道较低处和垂直向上处,避免安装在管道的最高点和垂直向下处;
2、应安装在管道上升处;
3、在开口排放管道安装,应安装在管道的较低处;
4、若管道落差超过5m时,在传感器的下游安装排气阀;
5、应在传感器的下游安装控制阀和切断阀,而不应安装在传感器上游;
6、传感器不能安装在泵的进出口处,应安装在泵的出口处;
7、在测量井内安装液体流量计的方式;

图7备注:1.入口 2.溢流管 3. 入口栅 4.清洗孔 5.流量计 6.短管 7.出口 8.排放阀
如何正确选择安装节点:
正确地选择安装点和正确安装流量计都是非常重要的环节,若在安装环节失误,轻者影响测量精度,重者会影响流量计的使用寿命,甚至会损坏流量计。
选择安装位置时需特别注意:
非测量电极的轴线必须近似于水平方向;
测量管道内必须完全充满液体;
流量计前方最少要有5×D(D为流量计内径)长度的直管段,后方最少要有3×D(D为流量计内径)长度的直管段;
流体的流动方向和流量计的箭头方向一致;
管道内要有真空会损坏流量计的内衬,需特别注意;
在流量计附近应无强电磁场;
在流量计附近应有充裕的空间,以便安装和维护;
若测量管道有振动,在流量计的两边应有固定的支座测量不同介质的混合液体时混合点与流量计之间的距离最少要有30×D(D电磁流量计内径)长度为方便今后流量计的清洗和维护,应安装旁通管道;
