不锈钢电磁流量计安装管道要求

发布时间:2021-08-26   点击次数:

不锈钢电磁流量计是一种比较常的流量计测量仪表,其结构形式和安装方式有多种类型,结构形式有一体式和分体式两种,安装方式有法兰式安装、螺纹安装、卡箍安装,其选用的测量电极也有多种,316L是基本型,应付一般的水性介质,还有是钽电极、哈C、钛等电极,可应用于不同的测量介质中,其管道中的衬里有普通的橡胶、PP、聚四氟乙烯,可适应于测量不同的性质和温度的介质。本文针对于不锈钢电磁流量计的测量中需要注意的事项,及常见的几种故障作一个简要分析。

一、特别注意:
传感器安装点的上游较近处若装有阀门,不断地开关阀门,对传感器的使用寿命影响极大,非常容易对传感器造成永久性损坏。

传感器尽量避免在架空的非常长的管道上安装传感器,这样时间一长,由于传感器的下垂非常容易造成传感器与法兰间的密封泄漏,若不得已安装时,必须在传感器的上下游2D处分别设置管道紧固装置。

二、不锈钢电磁流量计安装注意点:
不锈钢电磁流量计的传感器应垂直安装,并且流体自下而上流动,以满足固、液两项处于混合的状态。原因是如介质中有固体物(泥沙、小石子颗粒等)容易发生沉淀的情况。另外管路中有鱼和杂草的情况鱼在管路中的游动,会造成流量计输出的来回摆动;挂在电极附近的杂草的来回摆动也会引起流量计的输出不稳定。在流量计上游入口处设置金属滤网挡住鱼和杂草进入测量管内。

不锈钢电磁流量计防止负压的管路设置操作不当将引起传感器内产生负压。当同时关闭流量计上、下游的阀门,若流体的温度高于气温.冷却后收缩,使管内压力有形成负压的危险。负压造成衬里与金属导管剥离,引起电极泄漏。

在不锈钢电磁流量计附近加负压防止阀,打开阀门接通大气压,以防止在传感器内产生负压。不锈钢电磁流量计下游接有垂直管道时,若用流量传感器上游阀门来关闭或调节流量,传感器测量管内将形成负压。为了防止负压,需加背压或使用下游阀门来调节和关闭流量。

不锈钢电磁流量计适当的维护空间,大口径流量计往往安装在仪表井内,为了管道安装、接线、检查和维护的方便,需要留有适当的空间。为了观测、接线和维护的方便,仪表安装应距地面有一定的高度,以便于清洗、安装。

安装管道要求

管路必须完全充满液体。保证管路始终充满液体至关重要,否则流量显示会受到影响,而且还会出现测量错误。管路结构的设计必须要保证测流管始终充满流体。当流体有分流或含有固体颗粒沉淀物时,建议使用垂直安装。但采用垂直安装时,要遵循流体从下到上的走向,以保证管路充满流体。

避免气泡。如果有气泡进入流量管,流量显示会受到影响,而且还会出现测量错误。当流体中含有气泡时,管路设计时必须防止气泡积累在测流管中。如果在测流管附近存在阀门,尽量将管布置在阀门上游,可避免压力减小产生气泡。
不建议将传感器安装在控制阀后方。

在竖直向下管道中安装
在竖直向下管道中安装时(h ≥ 5 m (16.4 ft)),需要在传感器的下游管道中安装带泄放阀的虹吸管, 避免出现低压,以及抽压时损坏测量管。此措施还可以防止系统的测量精度降低。

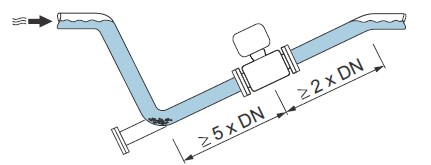

在非满管管道中安装时倾斜放置的非满管管道需要安装泄放装置。
