转子流量计的工作原理

发布时间:2022-10-31 09:28:35  点击次数:70次

转子流量计是根据节流原理测量流体流量的,但是它是改变流体的流通面积来保持转子上下的差压恒定,故又称为变流通面积恒差压流量计,也称为浮子流量计。

转子流量计是基于浮子位置测量的一种变面积流量仪表,采用全金属结构,Modular概念设计,其压损小,量程比大(10:1),安装维护方便,可广泛用于复杂,恶劣环境及各种介质条件的流量测量与过程控制中。

转子流量计是由一个自下往上逐渐扩大的带刻度的锥形管和一个置于锥形管内可以自由上下移动的转子构成。。工作时,被测流体由锥形管下端进入,沿着锥形管向上运动,流过转子与锥形管之间的环隙,再从锥形管上端流出。受流动流体带动作用,转子受到一个自下向上流体对转子的动压力,正好等于转子在被测流体中的重力(即转子自身的重力减去流体对转子的浮力)。

垂直安装流量计时,转子重心就在锥形管中心轴线上,转子所受的三个力都平行于中心轴线 。当受力平衡时,转子就稳定在锥管内某一位置上。对于给定的转子流量计,转子的材料、大小和形状都可确定,所以转子在被测流体中的重力是已知的,只有流体对转子的动压力是随流体流速大小而变化的。因此当流体流速变大或变小时,转子受到的动压力增大或减小,转子将作向上或向下的移动,转子与锥形管壁之间的环隙面积也发生变化,即流动截面积也发生变化,待变化到某速转子受力平衡时,转子就稳定在新的位置上。对于一台给定的转子流量计,转子在锥管中平衡位置的高低反应了被测流体流经锥形管的流量大小。


金属管转子流量计原理结构

由下而上的流体通过直立的测量管时,浮子在压差的作用下上升、浮子上升的高度即代表流量的大小。并通过浮子中的磁钢与指示器中的磁钢耦合联结传递给指示器,带动指示器中的指针转动。



玻璃转子流量计测量原理

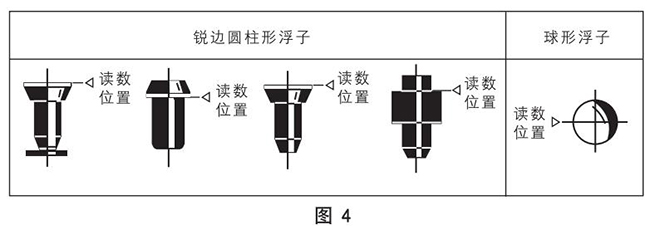

流量计测量部分为一根垂直安装的锥形玻璃管(透明管)及在内可以上下移动的浮子所组成,锥管大端向上,当流体自下而上流经玻璃管时,在浮子上、下之间产生压差,浮子在此压差作用下上升。当使浮子上升的力与浮子所受的重力,浮力及粘性力三者的合力相等时,浮子处于平衡位置,即此时为流体的瞬时流量。
