浮子流量计的安装规范

浮子流量计是工业自动化过程控制中常用的一种面积流量测量仪表。它具有体积小，检测范围大，使用方便等特点。它可用来测量液体、气体以及蒸汽的流量，特别适宜低流速小流量的介质流量测量。

浮子流量计主要有三大部分组成：1.测量管体；2.锥形浮子；3.指示器。浮子的位移量与流量大小成正比，通过磁耦合系统，以不接触方式，将浮子位移量传给指示器指出流量大小。也可配合不同的转换器，将流量值转换成标准的电远传信号如4-20mA。实现距离远传显示、记录、积算和控制等功能。

1、直管段要求：前100mm+5D（D为管道内径），后250mm

2、流量计安装时要保证测量管的垂直度优于5%，且应加装旁路

3、介质中含有铁磁性物质，应在流量计前安装磁过滤器

4、控制阀，应安装在流量计的下游

5、安装流量计前，应进行管道内焊渣吹扫

6、安装时，取出流量计中的止动元件

7、使用时，要缓慢开启控制阀门，避免冲击损坏流量计

8、安装方法：

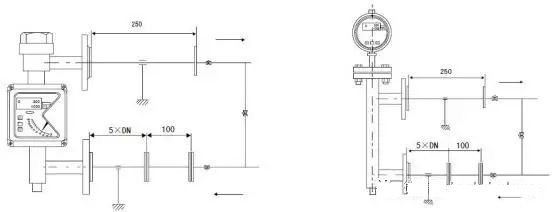

1）下进上出（HH50）安装图

2）下进上横出（HH51）安装图

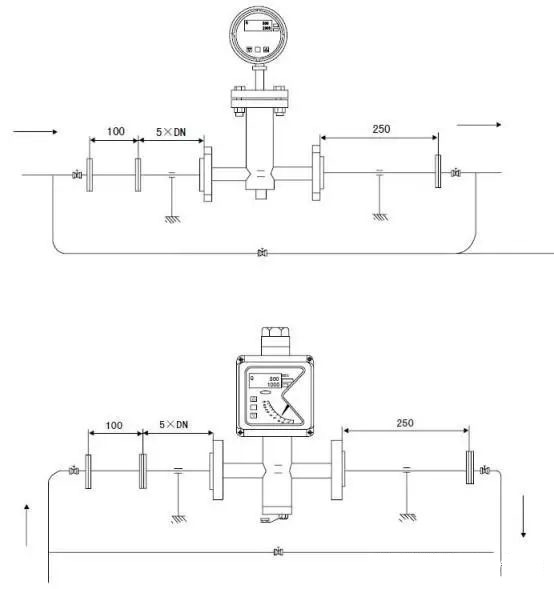

3）下横进上横出（HH52）安装图

4）左进右出（HH53）安装图
