浆液流量计

浆液流量计产品种类及适用范围

电磁流量计由电磁流量传感器和电磁流量转换器两大部分组成，主要分为两大类：一体型和分离型。

电磁流量计是基于法拉第电磁感应定律原理的流量仪表，用于测量封闭管道中导电液体和浆液的体积流量。它广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水、造纸、医药、食品等工农业部门的生产过程的流量测量和控制。

浆液流量计产品特点

1.独立性强，测量不受液体密度、粘度、温度压力和电导率等物理量变化的影响。

2.结构简单，故障率低，测量管内无活动及阻流部件，不堵塞、无压损。

3.适用范围广，量程比宽，适合导电液体，含有纤维、固体颗粒和悬浮物的液体。

4.安装要求低，直管段要求低（前 5D 后 2D）。

5.工作稳定可靠，采用低频方波励磁，功耗小，零点稳定。

6.输出信号多样性，可输出与流速成正比例的线性模拟信号、数字信号及报警信号。

浆液流量计工作原理

流量计测量原理是基于法拉第电磁感应规律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头于衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为 B 的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势 E。电动势 E 正比于磁通量密度 B，测量管内径 d 与平均流速 V的乘积、电动势 E（流量信号）由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流信号，用于流量的测量和控制。

式中：

E---------为电极间的信号电压（v）

B---------磁通密度（T）

d---------测量管内径(m)

V--------平均流速（m/s）

K---------常数

由于 K 为常数，励磁电流是恒流的，故 B 也是常数，则由（1-1）式可知，体积流量 Q 与信号电压 E 成正比，即流速感应的信号电压 E 与体积流量 Q 成线性关系。因此，只要测量出 E 就可确定流量 Q，这就是电磁流量计的基本工作原理。

由(1-1）式可知，被测流体介质的温度、密度、压力、导电率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动（如层流或紊流）就不会影响测量结果的。因此说电磁流量计是一种真正的体积流量计。


浆液流量计技术参数
1、公称通径(mm):管道式四氟衬里：DN10～DN600；管道式橡胶衬里：DN40～DN1200；（特殊规格可定制）
2、流动方向：正，反，净流量；
3、量程比：150：1；
4、重复性误差：测量值的±0.1%；
5、精度等级：管道式：0.5级，1.0级；
6、被测介质温度：普通橡胶衬里：－20～+60℃;高温橡胶衬里：－20～+90℃;聚四氟乙稀衬里：－30～+100℃;高温型四氟衬里：－20～+180℃；
7、额定工作压力：DN6－DN80：≤1.6MPa；DN100－DN250：≤1.0MPa；DN300－DN1200：≤0.6MPa；（高压可定制）；
8、流速范围：0.1－15m/s；
9、电导率范围：被测流体电导率≥5μs/cm；
10、电流输出：0～10mA：0～1.5kΩ；4～200mA：0～750 kΩ；负载电阻；
11、数字输出频率：上限可在1～5000HZ之间；
12、数字输出方式：输出频率内设定带光电隔离的晶体管集电极开路双向输出；
13、集电极最大电流：外接电源≤35V导通时集电极最大电流为250mA；
14、供电电源：AC220V或DC24V；
15、要求直管段长度：上游≥5DN，下游≥2DN；
16、连接方式：流量计与配管之间均采用法兰连接；
17、连接尺寸：法兰连接尺寸应符合GB11988规定；
18、防爆等级：mdIIBT4；
19、防护等级：IP65，特殊订制最高可达IP68；
20、环境温度：－25～+60℃；
21、相对温度：5%～95%；
22、消耗总功率：小于20W；
23、信号输出：4-20mA(负载0-750Ω)，脉冲/频率，控制电平；
24、供电电源：AC220V，允差15%；或DC24V，纹波≤5%；
25、通讯输出：RS 485，MODBUS协议，HART协议，Profibus-DP协议；

浆液流量计如何正确选型
仪表的选型是仪表应用中非常重要的工作，有关资料表明，仪表在实际应用中有2/3的故障是仪表的错误选型或错误的安装而造成的，请特别注意。
收集数据：
1.被测流体成份
2.最大流量、最小流量
3.最高工作压力
4.最高温度、最低温度
被测流体必须具备一定的导电性，导电率>5μS/CM
最大流量和最小流量必须符合下表中的数：

实际最高工作压力必须小于流量计的额定工作压力。
最高工作温度和最低温度必须符合流量计规定的温度要求。
确定是否有负压情况存在。
您可以根据上表中的流量选择相应的流量计，若所选择的流量计的内径与现在工艺管道的内径不符，应进行缩管或扩管。
若管道进行缩管，应考虑由于缩管引起的压力损失是否会影响工艺流程。
从产品价格考虑，可以选择较小口径的电磁流量计，相对减少投资。
测洁净水时，经济流速时1.5－3m/s，测易结晶的溶液时，应适当地提高流速，3－4m/s为宜，起到自清扫，防止粘附沉积等作用；测矿浆等磨耗性流体时，应适当降低流速，1.0－2m/s为宜，以降低对内衬和电极地磨损。实际应用很少超过7m/s，超过10m/s则更为罕见。

浆液流量计常用绝缘内衬材料性能及适用范围
1.名称：聚三氟乙烯
  性能：化学性能稳定，仅次于聚四氟乙烯，但耐磨性能差
  最高工作温度/℃：100℃
  适用液体：水、酸溶液
2.名称：聚四氟乙烯（F-4）
  性能：化学性能很稳定，但粘结性能差，与金属测量管很难粘接，耐磨性能也不好
  最高工作温度/℃：250℃
  适用液体：腐蚀性强的浓酸、碱、盐溶液
3.名称：四氟乙烯和六氟丙烯（F-46）
  性能：化学耐腐性略逊于F-4，但与金属测量管有较强接合力，可用于负压
  适用液体：腐蚀性酸、碱、盐溶液
4.名称：四氟乙烯和乙烯（F-40）
  性能：化学耐腐性略逊于F-4，但与金属测量管有较强接合力，可用于负压
  适用液体：腐蚀性酸、碱、盐溶液
5.名称：聚氨酯橡胶
  性能：耐磨性能好，但耐酸碱性能差
  最高工作温度/℃：70℃
  适用液体：水泥浆、纸浆类液体
6.名称：氯丁橡胶
  性能：弹性好，耐磨、耐腐蚀，抗冲击性能好，成本也比较低
  最高工作温度/℃：70℃
  适用液体：水泥浆、矿浆、稀酸流体
7.名称：耐酸搪瓷
  性能：耐除氢氟酸、磷酸以外的其它酸类和溶剂，有一定耐碱性，抗冲击性差
  最高工作温度/℃：180℃
  适用液体：一般酸、碱、腐蚀性液体
8.名称：陶瓷
  性能：有极好的耐磨性，且有很好的耐各种强酸、强碱的腐蚀性，但性脆易碎，应防温度剧变
  最高工作温度/℃：180℃
  适用液体：具有腐蚀性的矿浆
9.名称：耐酸橡胶
  性能：耐60℃以下任何浓度的盐酸、草酸、磷酸及50%的硫酸、NaOH、KOH等，但忌强氧化剂
  最高工作温度/℃：60℃
  适用液体：一般酸、碱、盐水溶液

浆液流量计常用电极材料及使用范围
1.电极材料：耐酸不锈钢材料（1Cr18Ni9Ti）、含钼不锈钢（1Cr18Ni12Mo2Ti）（相当于316L）
  特点及使用范围：主要用于生活工业用水、原水、下水、废污水、稀酸、稀碱等弱腐蚀性酸、碱、盐液体
2.电极材料：哈氏合金B
  特点及使用范围：适用于低浓度盐酸等非氧化性酸和非氧化性盐液，硝酸等氧化性酸不适用
3.电极材料：哈氏合金C
  特点及使用范围：适用于常温硝酸、其他氧化性酸、氧化性盐液等，盐酸等，还原性酸和氯化物不适用
4.电极材料：钛
  特点及使用范围：耐腐蚀性略优于耐酸刚，对氯化物、次氯酸盐、海水有优良的耐腐蚀性，对常温硝酸等氧化性酸有耐腐蚀性，盐酸、硫酸等还原性酸不适用
5.电极材料：钽
  特点及使用范围：具有和玻璃相似的优越耐腐蚀性，除氢氟酸、发烟硫酸等少数酸外，适用于大部分酸液，氢氧化钠等碱液不适用
6.电极材料：铂、铂铱合金
  特点及使用范围：对几乎所有的酸碱液耐腐蚀，王水、铵盐等少数介质不适用，价格昂贵
7.电极材料：碳化钨硬质合金
  特点及使用范围：浆液专用电极材料，可降低浆液噪声，耐腐蚀性较差，腐蚀性液体不适用
8.电极材料：导电橡胶、导电氟塑料
  特点及使用范围：低噪声电极材料，可抗浆液噪声和流动噪声，导电氟塑料耐化学品性能好

浆液流量计选型表

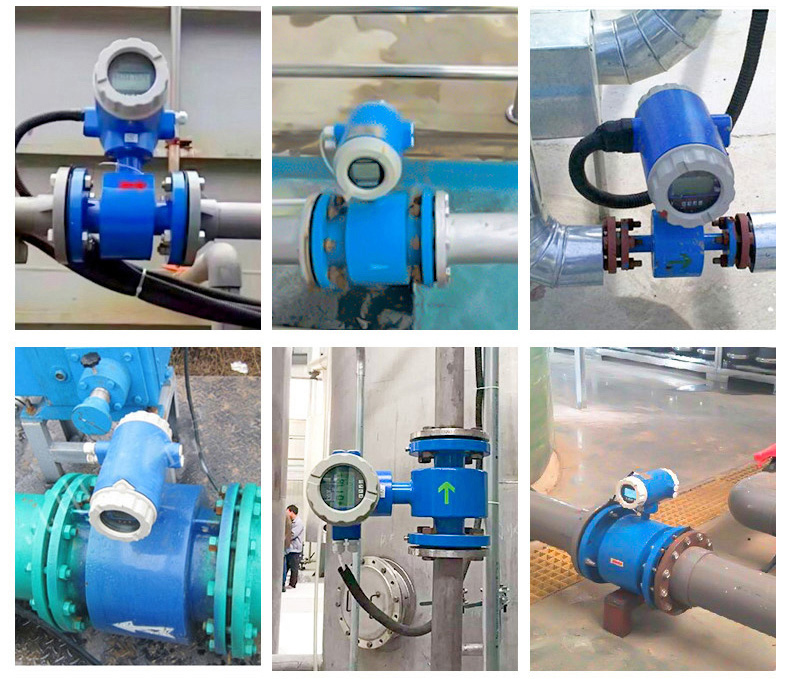

浆液流量计的安装
流量计前方最少要有5×D（D为流量计内径）长度的直管段，后方最少要有3×D（D为流量计内径）长度的直管段；
流体的流动方向和流量计的箭头方向一致；
管道内要有真空会损坏流量计的内衬，需特别注意；
在流量计附近应无强电磁场；
在流量计附近应有充裕的空间，以便安装和维护；
若测量管道有振动，在流量计的两边应有固定的支座测量不同介质的混合液体时混合点与流量计之间的距离最少要有30×D（D砂浆流量计内径）长度为方便今后流量计的清洗和维护，应安装旁通管道；
