液碱流量计,盐酸浓硫酸电磁计量表

液碱流量计

  • 品牌:JSMC/铭创仪表
  • 型号:JSMC-LDE
  • 测量范围:0.028~205258m³/h
  • 精度等级:0.5级、1.0级
  • 公称通径:DN10~DN2200
  • 适用介质:污水、导电液体
  • 工作压力:1.6~6.3MPa
  • 工作温度:-20~+200℃
  • 供电方式:220V 24V 锂电池
  • 订货号:UBC219659VWU

液碱流量计是由直接接触管道介质的传感器和上端信号转换器两部分构成。它是基于法拉第电磁感应定律工作的,用来测量电导率大于3μs/cm的导电液体的流量,是一种测量导电介质流量的仪表。除了可以测量一般导电液体的流量外,还可以用于测量强酸、强碱等强腐蚀性液体和均匀含有液固两相悬浮的液体,如泥浆、矿浆、纸浆等。

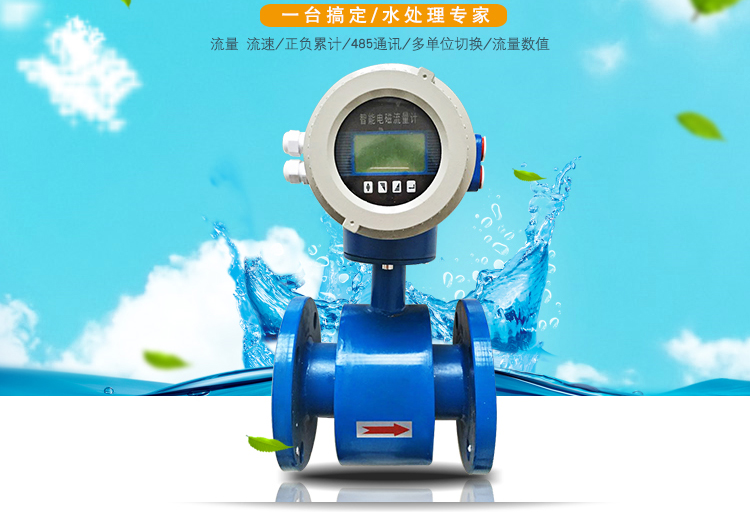

液碱流量计产品图


液碱流量计技术参数
1、执行标准:JB/T 9248-1999;
2、公称通径:15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000;
3、最高流速:15m/s;
4、精确度:DNl5-DN600 示值的±0.3%(流速≥1m/s);±3mm/s(流速<1m/s),DN700-DN3000 示值的±0.5%(流速≥0.8m/s);±4mm/s(流速<0.8m/s);
5、流体电导率:≥5uS/cm;
6、公称压力:DNl5~DN150 4.0MPa,DNl5~DN600 1.6MPa,DN200~DN1000 1.0MPa,DN700~DN3000 0.6MPa,特殊订货 6.3、10MPa;
7、环境温度:传感器 -25℃- 60℃,转换器及一体型 -10℃- 60℃;
8、衬里材料:聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA;
9、最高流体温度一体型:70℃;
   最高流体温度分离型:聚氯丁橡胶衬里 80℃;120℃(订货时注明),聚氨酯衬里 80℃,聚四氟乙烯衬里 100℃;150℃(订货时注明),聚全氟乙丙烯(F46) 100℃;150℃(订货时注明),加网PFA 100℃;150℃(订货时注明);
10、信号电极和接地电极材料:不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂/铱合金、不锈钢涂覆碳化钨;
11、电极刀机构:DN300-DN3000;
12、连接法兰材料:碳钢;
13、接地法兰材料:不锈钢1Crl8Ni9Ti;
14、进口保护法兰材料:DN65-DNl50 不锈钢1Crl8Ni9Ti,DN200~DNl600 碳钢十不锈钢1Crl8Ni9Ti;
15、外壳防护:DNl5~DN3000分离型橡胶或聚氨酯衬里传感器 IP65或IP68,其他传感器、一体型流量计和分离型转换器 IP65;
16、间距(分离型):转换器距离传感器一般不超过100m;
液碱流量计产品分类图


液碱流量计的测量原理
凯铭电磁流量计是以内衬绝缘材料做为非导磁合金短管;两只电极沿管径方向穿通壁固定在测量管上,其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲劢磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场;此时,如果具有一定电导率的液体流经测量管,将切割磁力线感应出电动势E,电动势E正比于磁通量密度B,测量管内径d与平均流速V 的乘积。电动势E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后,可显示流体流量,并能输出脉冲,摸拟电流等信号,用于流量的控制和调节。
液碱流量计工作原理图


液碱流量计选用要点
电磁流量计应用领域广泛。大口径仪表较多应用于给排水工程,中小口径常用于固液双相等难测流体或高要求场所,如测量造纸工业纸浆液和黑液、有色冶金业的矿浆、选煤厂的煤浆、化学工业的强腐蚀液体以及钢铁工业高炉风口冷却水控制和监漏,长距离管道煤的水力输送的流量测量和控制。小口径、微小口径常用于医药工业、食品工业、生物工程等有卫生要求的场所。
1、根据一体型和分离型流量计的特点,选择合适的类型。一体型流量计安装敷线方便,精度中等,不宜在地面以下安装,以防转换器被水淹没。分离型流量计,精确度较高,转换器与传感器异地安装,更适合现场环境比较差(如有害、有毒、易受水淹没等场所)的场合,但安装、敷线较严格,否则易引入干扰信号。
2、选择合适的电极形式。对于不产生结晶、结疤、不沾污电极的介质,可用标准电极,否则用刀式清垢电极或有清洗连接装置的电极。对于测污泥场合,还可选用可换式电极。
3、根据被测介质的腐蚀性选择电极材料。
流量计电极选择:
液碱流量计电极材料分类图
4、根据被测介质的腐蚀性、磨损性及温度来选择衬里材料。
液碱流量计衬里材料分类图
5、防护等级。根据国标GB4208-1984约同于国际电工委员会IEC标准(IEC529-7B),外壳防护等级的标准为:IP65为防喷水型,即可允许水龙头从任何方向对仪表喷水,喷水压力为30Kpa。出水量为0.75m3/h,喷水口离仪表距离为3m;IP67为防浸水型,即仪表可全部浸入水中,最高点应在水下至少150cm,持续时间至少30min。IP68为潜水型,能长期在水下工作。根据以上规定,在地下安装易被水淹的仪表应选IP68,仪表在地上安装的宜选IP65。
6、根据连接仪表管道的绝缘性选择接地。
7、根据被测介质的最高压力选择电磁流量计的公称压力。对于介质压力为10MPa、16MPa、25MPa、32MPa几个等级的流量测量,应选用高压型流量计。其最大口径为100mm。
液碱流量计口径流量范围表

液碱流量计产品特点
1、独立性强,测量不受液体密度、粘度、温度压力和电导率等物理量变化的影响。
2、结构简单,故障率低,测量管内无活动及阻流部件,不堵塞、无压损。
3、适用范围广,量程比宽,适合导电液体,含有纤维、固体颗粒和悬浮物的液体。
4、安装要求低,直管段要求低(前5D后2D)。
5、工作稳定可靠,采用低频方波励磁,功耗小,零点稳定。
6、输出信号多样性,可输出与流速成正比例的线性模拟信号、数字信号及报警信号。
液碱流量计现场安装使用图


液碱流量计内衬材料的选择
应根据被测介质的腐蚀性磨损性和温度来选择内衬材料
1、衬里材料:氯丁橡胶 Ne
   耐腐蚀性能:耐一般低浓度酸碱盐的腐蚀。
   工作温度:-20~70℃
   适用范围:工业用水污水低浓度酸碱盐。
2、衬里材料:聚氨酯橡胶 PO
   耐腐蚀性能:有极好的耐磨性能,专用于强磨损性浆液,不耐腐。
   工作温度:-10~60℃
   适用范围:含固体颗粒的液体(水泥浆矿浆等)。
3、衬里材料:聚全氟乙丙烯 FEP
   耐腐蚀性能:1耐热耐腐蚀性与PTFE相当。2机械强度高,抗磨损性能好。3内表光滑,不易粘附沉淀物。4有很好的耐负压,抗真空作用。
   工作温度:-40~180℃
   适用范围:除砂浆等强磨损性介质外的所有流体。与PTFE一样,能用于饮料等有卫生要求的介质。
4、衬里材料:聚四氟乙烯 PTFE
   耐腐蚀性能:几乎可以抵抗所有化学介质的腐蚀,抗磨损性能较差。
   工作温度:-40~180℃
   适用范围:不能用于负压管道及磨损性较强的流体。

液碱流量计电极的选择
应根据被测流体的腐蚀性来选择电极的材料,请查有关手册,对于特殊流体应作腐蚀性试验
1、材料:316L不锈钢(V)
   耐腐蚀性能:1适用于工业、生活用水,原水井水,城市污水等中性溶液;2弱腐蚀性酸、碱、盐介质如碳酸、醋酸等;
2、材料:哈氏合金C(HC)
   耐腐蚀性能:1适用于耐氧化性酸,如硝酸、混酸、铬酸与硫酸的混合物;2耐氧化性盐类或其它氧化剂环境的腐蚀如Fe、Cu;3对海水、碱溶液,氧化物溶液有极好的耐腐蚀性;4不适用:盐酸;
3、材料:哈氏合金B(HB)
   耐腐蚀性能:1对于非氧化酸、碱、盐如硫酸、磷酸、氢氟酸有良好的腐蚀性;2不适用:硝酸;
4、材料:钛(Ti)
   耐腐蚀性能:耐海水,各种氯化物忽然次氯酸盐及多种氢氧化物的腐蚀;
5、材料:钽(Ta)
   耐腐蚀性能:除了氢氟酸外,几乎能耐一切化学介质的腐蚀。但价格昂贵;
6、材料:铂(Pt)
   耐腐蚀性能:适用所有的酸碱盐溶液(发烟硫酸及硝酸);
7、材料:碳化钨(W)
   耐腐蚀性能:具有优异的耐磨性能,专用于泥浆、纸浆等磨损性介质;

液碱流量计仪表选型

仪表的选型是仪表应用中非常重要的工作,据有关资料统计,仪表在实际应用中有 2/3 的故障是仪表的错误选型和错误安装造成的,请特别注意。具体注意事项如下:

1.被测流体名称和其化学性能。

2.最大流量、最小流量和常用流量。推荐:常用流量应选择在 1~3m/s 流速段内,如果不符,请用户调整所选仪表的口径规格。

3.最高工作压力。

4.最高工作温度、最低工作温度。

5.被测流体必须具备一定的导电性,导电率≥5μs/cm。

6.最大流量和最小流量必须符合表 2-1 的数据。

7.实际最高工作压力必须小于流量计的额定工作压力(见传感器铭牌)。

8.最高工作温度和最低工作温度必须符合流量计规定的温度要求(见传感器铭牌)。

9.确定是否有负压情况存在。

10.电极和衬里材料的选择应满足流体介质的化学性能。

液碱流量计规格选型表

液碱流量计安装地点的选择
为了使变送器工作稳定,在选择安装地点时应注意以下几方面的要求:
1)尽量避免铁磁性物体及具体强电磁场的设备(如大电机、大变压器的等),以免磁场影响传感器的工作磁场和流量信息。
2)应尽量安装在干燥通风之处,不宜在潮湿,易积水的地方安装。
3)应尽量避免日晒雨淋,避免环境温度高于45℃及相对湿度大于95%
4)选择便于维修,活动方便的地方
5)应安装在水泵后端,决不能在抽吸侧安装;阀么应安装在流量计下游侧。
液碱流量计正确安装方式图

液碱流量计安装注意事项

如何在管道上安装:
应安装在水平管道较低处和垂直向上处,避免安装在管道的最高点和垂直向下处;
应安装在管道上上升处;
在开口排放管道安装,应安装在管道的较低处;
若管道落差超过5m时,在传感器的下游安装排气阀;
应在传感器的下游安装控制阀和切断阀,而不应安装在传感器上游;
传感器绝对不能安装在泵的进出口处,应安装在泵的出口处;
