废水流量计,耐腐蚀造纸环保监测污水计量表

废水流量计

  • 品牌:JSMC/铭创仪表
  • 型号:JSMC-LDE
  • 测量范围:0.028~205258m³/h
  • 精度等级:0.5级、1.0级
  • 公称通径:DN10~DN2200
  • 适用介质:污水、导电液体
  • 工作压力:1.6~6.3MPa
  • 工作温度:-20~+200℃
  • 供电方式:220V 24V 锂电池
  • 订货号:QCXFAZRWW653

废水流量计产品概述
采用电磁感应原理测量介质流体流速的电磁流量计。它在管道的两侧加一个磁场,被测介质流过管道就切割磁力线,在两个检测电极上产生感应电势,其大小正比于流体的运动速度。可以用于测量酸、碱、盐溶液、水煤浆、矿浆、砂浆灰泥、纸浆、树脂、橡胶乳、合成纤维浆和感光乳胶等各种悬浮物、气化汽和粘性物质的流量。电磁流量计密封性能好,还可用于自来水和地下水道系统。而且测量过程不与流体接触,适于制药、生物化学和食品工业。
电磁流量计是高精度、高可靠和使用寿命长的流量仪表,所以在设计产品结构、选材、制定工艺、生产装配和出厂测试等过程中每一个环节我们都非常细致讲究,还自行设计了一套中国先进的,专用于流量计的生产设备和流量实流标定装置,从而在软件和硬件上都能切实保证产品长期的高质量。特别设计了带背光宽温的中.英文液晶显示器,功能齐全实用、显示直观、操作使用方便。
废水流量计产品分类图


废水流量计工作原理
电磁流量计所依据的基本理论是法拉第电磁感应定律。当导体切割磁力线运动时,导体内将产生感应电动势。根据该原理,可测量管内流动的导电流体的体积,导电流体流动的方向与电磁场的方向垂直,在导管垂直方向施加一个交变的磁场,并在有绝缘衬里的导管内壁两侧安装一对电极,两电极的连线既与导管轴线垂直,又与磁场方向垂直,当导电液体流经导管时,因切割磁力线,两个电极上就产生感应电动势UE。
传感器导管内径D是固定的,通过励磁线圈的励磁电流是恒定值时,磁感应强度B也是恒定值,因此,平均流速V或流量QV(QV=лD2/4·V)与感应电动势UE的大小成正比例关系。

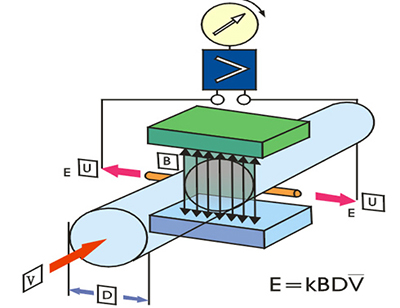

废水流量计工作原理图

废水流量计产品特点
1、测量不受流体密度、粘度、温度、压力和电导率变化的影响;
2、测量管内无阻碍流动部件,无压损,直管段要求较低;
3、系列公称通径DN15~DN3000。传感器衬里和电极材料有多种选择;
4、转换器采用新颖励磁方式,功耗低、零点稳定、精确度高。流量范围度可达1500:1;
5、转换器可与传感器组成一体型或分离型;
6、转换器采用16位高性能微处理器,2x16LCD显示,参数设定方便,编程可靠;
7、为双向测量系统,内装三个积算器:正向总量、反向总量及差值总量;可显示正、反流量,并具有多种输出:电流、脉冲、数字通讯、HART;
8、转换器采用表面安装技术(SMT),具有自检和自诊断功能;
废水流量计产品图


废水流量计技术参数
1、执行标准:JB/T 9248-1999;
2、公称通径:15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000;
3、最高流速:15m/s;
4、精确度:DNl5-DN600 示值的±0.3%(流速≥1m/s);±3mm/s(流速<1m/s),DN700-DN3000 示值的±0.5%(流速≥0.8m/s);±4mm/s(流速<0.8m/s);
5、流体电导率:≥5uS/cm;
6、公称压力:DNl5~DN150 4.0MPa,DNl5~DN600 1.6MPa,DN200~DN1000 1.0MPa,DN700~DN3000 0.6MPa,特殊订货 6.3、10MPa;
7、环境温度:传感器 -25℃- 60℃,转换器及一体型 -10℃- 60℃;
8、衬里材料:聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA;
9、最高流体温度一体型:70℃;
   最高流体温度分离型:聚氯丁橡胶衬里 80℃;120℃(订货时注明),聚氨酯衬里 80℃,聚四氟乙烯衬里 100℃;150℃(订货时注明),聚全氟乙丙烯(F46) 100℃;150℃(订货时注明),加网PFA 100℃;150℃(订货时注明);
10、信号电极和接地电极材料:不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂/铱合金、不锈钢涂覆碳化钨;
11、电极机构:DN300-DN3000;
12、连接法兰材料:碳钢;
13、接地法兰材料:不锈钢1Crl8Ni9Ti;
14、进口保护法兰材料:DN65-DNl50 不锈钢1Crl8Ni9Ti,DN200~DNl600 碳钢十不锈钢1Crl8Ni9Ti;
15、外壳防护:DNl5~DN3000分离型橡胶或聚氨酯衬里传感器 IP65或IP68,其他传感器、一体型流量计和分离型转换器 IP65;
16、间距(分离型):转换器距离传感器一般不超过100m;

废水流量计转换器技术数据
1、电源:交流 85-265V,45-400Hz,直流 11-40V;
2、操作键和显示按键式:4个薄膜按键可设定选择全部参数,也可利用PC机(RS232)对转换器设定编程;3行LCD宽视角、宽温、带背光显示;第1行显示流量值;第2行显示流量单位;第3行显示流量百分比、正向总量、反向总量、差值总量、报警、流速。
   操作键和显示磁键式:2个磁键用于显示参数的选择和复位,利用PC机(RS232)对转换器设定编程;2行LCD宽视角、宽温、带背光显示;第1行:磁键选择:显示流量百分比、正向总量、反向总量、差值总量、报警、流速。第2行:显示流量。
3、内部积算器:正向总量、反向总量及差值总量。
4、输出信号单向模拟输出:全隔离,负载≤600D.(20mA时);上限:0-21mA可选,每档lmA;下限:0-21mA可选,每档1mA;正、反向流量输出方式编程。
   输出信号双向模拟输出:下限限制为。或4mA,其他同单向模拟输出。
   输出信号双向脉冲输出:两路输出分别对应正向和反向流量,频率0~800Hz,上限1-800Hz可选,每档IHz;方波或选定脉宽,选定脉宽上限2.5S,每档1ms;无源隔离晶体管开关输出,可吸收250mA的电流,耐压35V。
   输出信号双路报警输出:可报警(编程)高/低流量、空管、故障状态、正,,反向流量、模拟量超量程、脉冲量超量程、脉冲小信号切除,输出极性可选;带隔离保护的晶体管开关输出,可吸收250mA的电流,耐压35V.(与脉冲输出不隔离)。
5、数字通讯:RS232,RS485,HART;
6、法兰种类:接地法兰(或接地环)
   适用范围:适用于非导体管道,如塑料管道,但有接地电极的传感器不需要。
   法兰种类:进口保护法兰
   适用范围:当介质有强磨损性时选用。
废水流量计现场安装使用图


废水流量计仪表选型

仪表的选型是仪表应用中非常重要的工作,据有关资料统计,仪表在实际应用中有 2/3 的故障是仪表的错误选型和错误安装造成的,请特别注意。具体注意事项如下:

1.被测流体名称和其化学性能。

2.最大流量、最小流量和常用流量。推荐:常用流量应选择在 1~3m/s 流速段内,如果不符,请用户调整所选仪表的口径规格。

3.最高工作压力。

4.最高工作温度、最低工作温度。

5.被测流体必须具备一定的导电性,导电率≥5μs/cm。

6.最大流量和最小流量必须符合表 2-1 的数据。

7.实际最高工作压力必须小于流量计的额定工作压力(见传感器铭牌)。

8.最高工作温度和最低工作温度必须符合流量计规定的温度要求(见传感器铭牌)。

9.确定是否有负压情况存在。

10.电极和衬里材料的选择应满足流体介质的化学性能。

废水流量计规格选型表


废水流量计公称通径与流量范围

废水流量计口径流量范围表

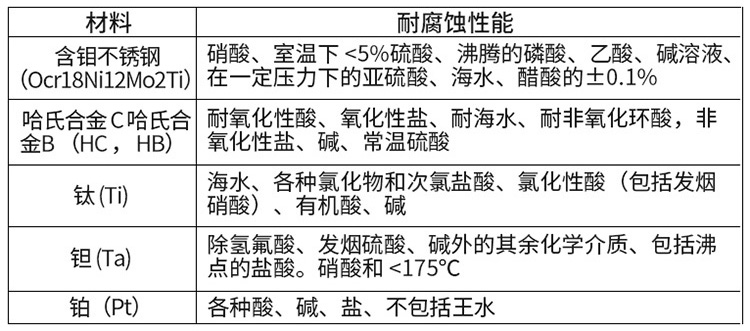

废水流量计电极材料的选择

废水流量计电极材料选型表

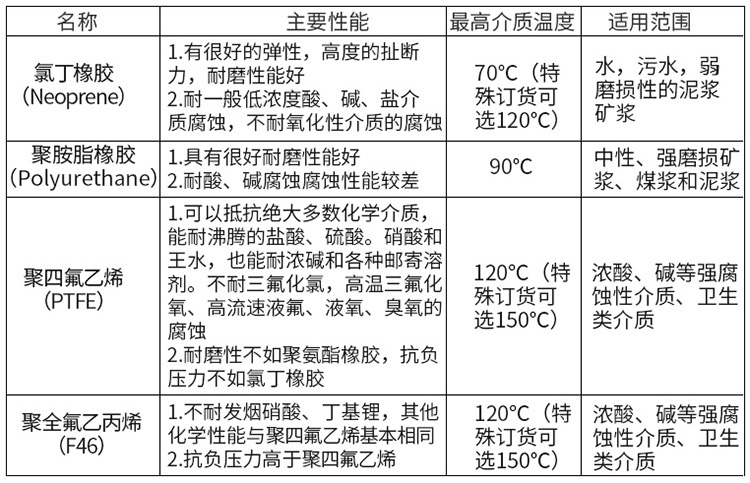

废水流量计衬里材料的选择

废水流量计衬里材料选型表


废水流量计正确选择安装位置

正确地选择安装位置和正确安装流量计都是非常重要的环节,若在安装环节失误,轻者影响测量精度,重者会影响流量计的使用寿命,甚至会损坏流量计。选择安装位置时应注意以下问题:

1.测量电极的轴线必须近似于水平方向(与水平线夹角一般为 10°以内)

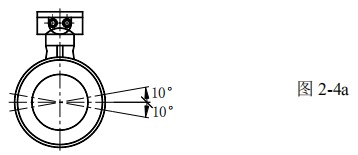

废水流量计测量电极安装方向图

2.测量管道内必须完全充满液体。

3.流量计的前方最少要有 5×D(D 为流量计内径)长度的直管段,后方最少要有 2×D(D为流量计内径)长度的直管段。

废水流量计直管段安装位置图

4.流体的流动方向和流量计的箭头方向一致。

5.管道内要有真空会损坏流量计的内衬,需特别注意。

6.在流量计附近应无强电磁场,仪表安装场所的磁场强度应小于 400A/m(避免安装在大型电机或变压器等设备附近)。

7.若测量管道有振动,在流量计的两边应有固定的支座。

8.测量不同介质的混合液时,混合点与流量计之间的距离最少要有 30×D(D 为流量计内径)。

9.为方便今后流量计的清洗和维护,应安装旁通管道。

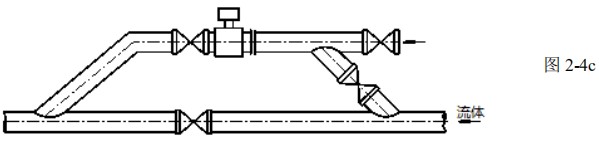

废水流量计旁通管道安装图

10.安装聚四氟乙烯内衬的流量计时,连接两法兰的螺栓应注意均匀拧紧,否则容易压坏聚四氟乙烯内衬,最好用力矩扳手。

11.仪表应避免强烈振动和过大的温度变化,同时要防止腐蚀性液体的滴漏对仪表造成损害。

12.如果安装地点易受阳光曝晒,应当增加遮蔽设施。

13.安装传感器时,应保证测量管与工艺管道同轴。对 50mm 及以下公称通径的传感器,其轴线偏离不超过 2mm。DN65~DN150 其轴线偏离不超过 3mm,≥DN200 其轴线偏离不超过 4mm。

14.法兰之间加装的法兰垫圈,应有良好的耐腐蚀性能,该垫圈不得伸入管道内部。

15.紧固仪表螺栓、螺母,其螺纹应完整无损,润滑良好。应依据法兰尺寸、力矩大小采用力矩扳手紧固螺栓。

16.在传感器邻近管道进行焊接或火焰切割时,要采用隔离措施,防止衬里受热,且必须确认仪表未通电运行,防止损坏仪表。


废水流量计安装方式

应安装在水平管道较低处和垂直向上处,避免安装在管道的最高点和垂直向下处。

废水流量计安装方式图一

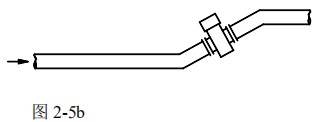

应安装在管道的上升处。

废水流量计安装方式图二

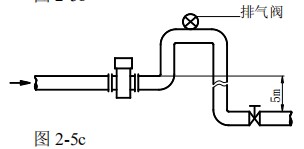

在开口排放的管道安装,应安装在管道较低处。若管道落差超过 5m,在传感器的下游安装排气阀且传感器的下游应有一定的背压。

废水流量计安装方式图三

应在传感器的下游安装控制阀和切断阀,而不应安装在传感器上游。

废水流量计安装方式图四

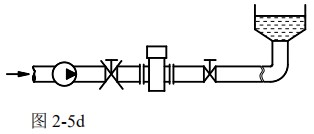

传感器绝对不能安装在泵的进口处,应安装在泵的出口处。

废水流量计安装方式图五

在测量井内安装流量计的方式:1.入口 2.溢流管 3. 清洗孔 4.入口栅 5. 短管 6.流量计 7.出口 8.排放阀

废水流量计井内安装方式图
