雨水流量计,地下管道城市生活远传污水计量表

雨水流量计

  • 品牌:JSMC/铭创仪表
  • 型号:JSMC-LDE
  • 测量范围:0.028~205258m³/h
  • 精度等级:0.5级、1.0级
  • 公称通径:DN10~DN2200
  • 适用介质:污水、导电液体
  • 工作压力:1.6~6.3MPa
  • 工作温度:-20~+200℃
  • 供电方式:220V 24V 锂电池
  • 订货号:NRUDWKJCH328

雨水流量计概述
LDE系列电磁流量计除可测量一般导电液体的流量外,还可测量液固两相流,高粘度液流及盐类、强酸、强碱液体的体积流量。由于流量计有其独特的优点,因此被广泛应用于化工化纤,食品,造纸,制糖,矿冶,给排水,环保,水利水工,钢铁,石油,制药等工业领域中导电液体介质的体积流量。
雨水流量计产品分类图


雨水流量计主要结构
电磁流量计由传感器和转换器两部分组成(如下图所示)。
传感器主要由测量管、电极、励磁线圈、绝缘衬里、壳体等部分组成。
雨水流量计结构图

雨水流量计的主要优点如下
1)电磁流量计的传感器结构简单,测量管内没有可动部件,也没有任何阻碍流体流动的节流部件。所以当流体通过流量计时不会引起任何附加的压力损失,是流量计中运行能耗最低的流量仪表之一。
2)可测量赃污介质、腐蚀性介质及悬浊性液固两相流的流量。这是由于仪表测量管内部无阻碍流动部件,与被测流体接触的只是测量管内衬和电极,其材料可根据被测流体的性质来选择。例如,用聚三氟乙烯或聚四氟乙烯做内衬,可测量各种酸、碱、盐等腐蚀性介质;采用耐磨橡胶做内衬,就特别适合于测量带有固体颗粒的、磨损较大的矿浆、水泥浆等液固两相流以及各种带纤维液体和纸浆等悬浊液体。
3)电磁流量计是一种体积流量测量仪表,在测量过程中,它不受被测介质的温度、粘度、密度以电导率(在一定范围)的影响。因此,电磁流量计只需经水标定后,就可心用来测量其它导电性液体的流量。
4)电磁流量计的输出只与被测介质的平均流速成正比,而与对称分布下的流动状态(层流或湍流)无关。所以电磁流量计的量程范围极宽,其测量范围度可达100:1,有的甚至达1000:1的可运行流量范围。
5)电磁流量计无机械惯性,反应灵敏,可以测量瞬时脉动流量,也可测量正反两个方向的流量。
6)工业用电磁流量计的口径范围极宽,从几个毫米一直到几米,而且国内已有口径达3m的实流校验设备,为电磁流量计的应用和发展奠定了基础。
电磁流量计目前仍然存在的主要不足如下。
1)不能用来测量气体、蒸汽以及含有大量气体的液体。
2)不能用来测量电导率很低的液体介质,如对石油制品或有机溶剂等介质,目前电磁流量计还无能为力。
3)普通工业用电磁流量计由于测量管内衬材料和电气绝缘材料的限制,不能用于测量高温介质;如未经特殊处理,也不能用于低温介质的测量,以防止测量管外结露(结霜)破坏绝缘。
4)电磁流量计易受外界电磁干扰的影响。
雨水流量计产品图


雨水流量计特点
1、适用于各种导电液体的流量测量,如自来水、污水、泥浆、纸浆、各类饮料、化学原料、 粘稠液体和悬浮液。
2、测量结果不受温度、压力、密度、电导率等介质物理特性和工况条件的影响,其输出信号与被测流体的体积流量成正比。
3、强腐蚀性、强磨损性介质具有良好的适应性。
4、具有优异的量程比,在低流速或流量变化幅度较大的应用领域(如自来水行业)具有良好的适用性。
5、具有正/反双向流量测量功能。

雨水流量计执行标准及技术参数

产品执行标准

产品性能符合电磁流量计行业标准 JB/T9248-2008 及 JJG1033-2007 要求。

主要技术指标

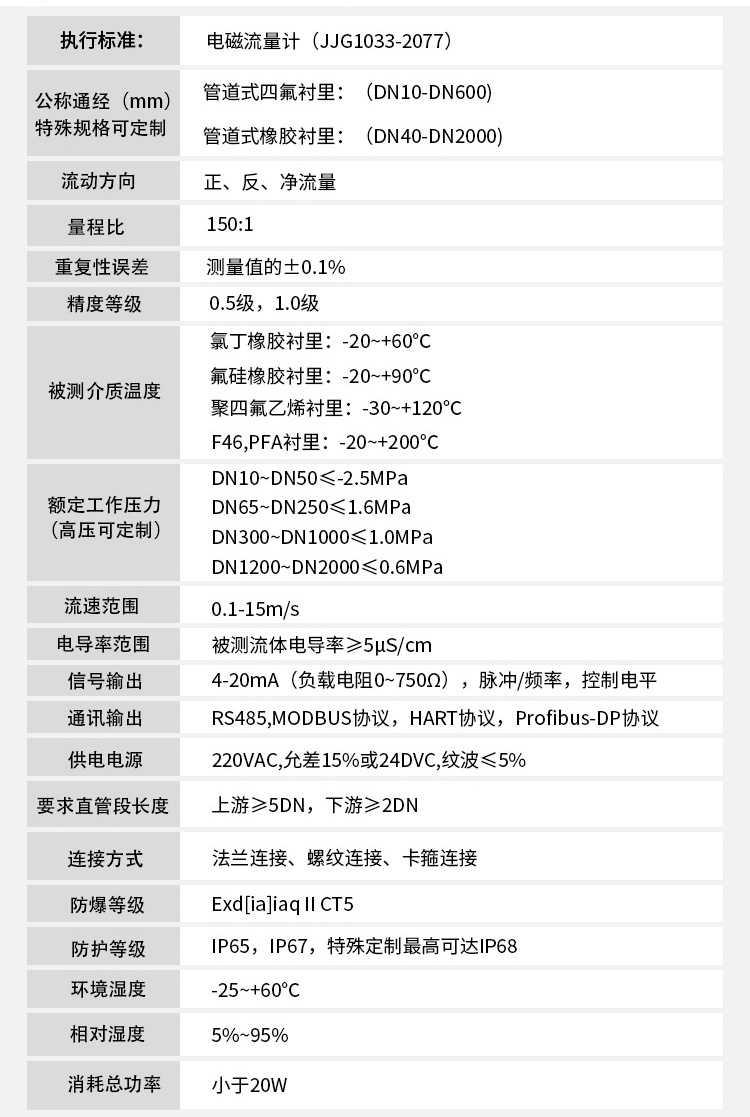

雨水流量计技术参数对照表


雨水流量计仪表选型

仪表的选型是仪表应用中非常重要的工作,据有关资料统计,仪表在实际应用中有 2/3 的故障是仪表的错误选型和错误安装造成的,请特别注意。具体注意事项如下:

1.被测流体名称和其化学性能。

2.最大流量、最小流量和常用流量。推荐:常用流量应选择在 1~3m/s 流速段内,如果不符,请用户调整所选仪表的口径规格。

3.最高工作压力。

4.最高工作温度、最低工作温度。

5.被测流体必须具备一定的导电性,导电率≥5μs/cm。

6.最大流量和最小流量必须符合表 2-1 的数据。

7.实际最高工作压力必须小于流量计的额定工作压力(见传感器铭牌)。

8.最高工作温度和最低工作温度必须符合流量计规定的温度要求(见传感器铭牌)。

9.确定是否有负压情况存在。

10.电极和衬里材料的选择应满足流体介质的化学性能。

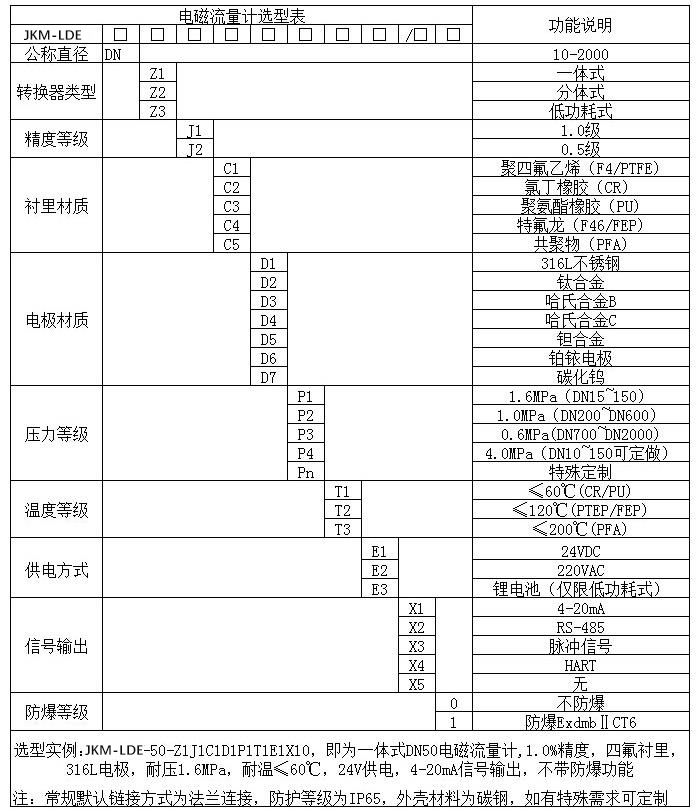

雨水流量计规格选型表


雨水流量计公称通径与流量范围

雨水流量计口径流量范围表


雨水流量计工作原理
电磁流量计的基本测量原理是基于法拉第电磁感应定律,即导体在磁场中做切割磁力线运动时,在其两端产生感应电动势,如图所示。流量计的测量管是由内衬绝缘材料的非导磁合金短管制作,两只电极沿管径方向穿通管壁固定在测量管上,其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时,将在与测量管轴线垂直的方向上产生磁通量密度为B的工作磁场,此时,如果具有一定电导率的流体流经测量管,将切割磁力线,并感应出电动势E。电动势E正比于磁通量密度B,测量管内径d与平均流速v的乘积。电动势E(流量信号)由电极检出并通过电缆送至转换器,转换器将流量信号放大处理后,可显示流体流量,并能输出脉冲、模拟电流等信号,用于流量的控制和调节。
其原理公式为:
E=KBDV
式中:
E -------- 为电极间的信号电压(v)
B -------- 磁通密度(T)
D -------- 测量管内径(m)
V -------- 平均流速(m/s)
K -------- 仪表系数
式中k, D为常数,由于励磁电流是恒流,故B也是常数,则由E=KBdV可知,体积流量Q与信号电压E成正比,即流速感应的信号电压E与体积Q成线性关系。因此,只要测量出E就可确定流量Q,这是电磁流量计的基本工作原理。
由E=KBDV可知,被测流体介质的温度、密度、压力、电导率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动(如层流或者紊流)就不会影响测量结果。因此说电磁流量计是一种真正的体积流量计。只要用普通的水实际标定后,就可以测量其他任何导电流体介质的体积流量,而不需要任何修正。这是电磁流量计的一突出优点,是其他任何流量计所没有的。测量管内无活动及阻流部件,因此几乎没有压力损失,并且有极高的可靠性。
雨水流量计工作原理图


雨水流量计电极、接地环材料的选择
应根据被测流体的腐蚀性来选择电极的材料,请查有关腐蚀手册,对于特殊流体应作试验。
雨水流量计电极材料选型表

雨水流量计内衬材料的选择
如电极一样,对于不同的介质,由于其腐蚀性、温度、磨损性不同,所以要有针对性的选择内衬材料,下表是常用衬里材料的性能及其适用范围
雨水流量计衬里材料选型表


雨水流量计正确选择安装位置

正确地选择安装位置和正确安装流量计都是非常重要的环节,若在安装环节失误,轻者影响测量精度,重者会影响流量计的使用寿命,甚至会损坏流量计。选择安装位置时应注意以下问题:

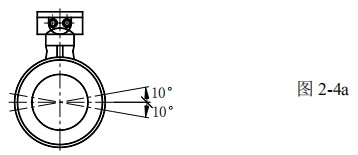

1.测量电极的轴线必须近似于水平方向(与水平线夹角一般为 10°以内)

雨水流量计水平角度安装示意图

2.测量管道内必须完全充满液体。

3.流量计的前方最少要有 5×D(D 为流量计内径)长度的直管段,后方最少要有 2×D(D为流量计内径)长度的直管段。

雨水流量计直管段安装位置图

4.流体的流动方向和流量计的箭头方向一致。

5.管道内要有真空会损坏流量计的内衬,需特别注意。

6.在流量计附近应无强电磁场,仪表安装场所的磁场强度应小于 400A/m(避免安装在大型电机或变压器等设备附近)。

7.若测量管道有振动,在流量计的两边应有固定的支座。

8.测量不同介质的混合液时,混合点与流量计之间的距离最少要有 30×D(D 为流量计内径)。

9.为方便今后流量计的清洗和维护,应安装旁通管道。

雨水流量计旁通管道安装示意图

10.安装聚四氟乙烯内衬的流量计时,连接两法兰的螺栓应注意均匀拧紧,否则容易压坏聚四氟乙烯内衬,最好用力矩扳手。

11.仪表应避免强烈振动和过大的温度变化,同时要防止腐蚀性液体的滴漏对仪表造成损害。

12.如果安装地点易受阳光曝晒,应当增加遮蔽设施。

13.安装传感器时,应保证测量管与工艺管道同轴。对 50mm 及以下公称通径的传感器,其轴线偏离不超过 2mm。DN65~DN150 其轴线偏离不超过 3mm,≥DN200 其轴线偏离不超过 4mm。

14.法兰之间加装的法兰垫圈,应有良好的耐腐蚀性能,该垫圈不得伸入管道内部。

15.紧固仪表螺栓、螺母,其螺纹应完整无损,润滑良好。应依据法兰尺寸、力矩大小采用力矩扳手紧固螺栓。

16.在传感器邻近管道进行焊接或火焰切割时,要采用隔离措施,防止衬里受热,且必须确认仪表未通电运行,防止损坏仪表。


雨水流量计安装方式

应安装在水平管道较低处和垂直向上处,避免安装在管道的最高点和垂直向下处。

雨水流量计安装方式图一

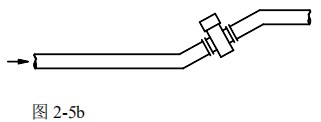

应安装在管道的上升处。

雨水流量计安装方式图二

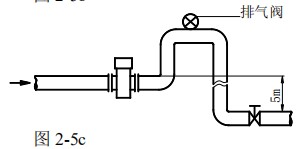

在开口排放的管道安装,应安装在管道较低处。若管道落差超过 5m,在传感器的下游安装排气阀且传感器的下游应有一定的背压。

雨水流量计安装方式图三

应在传感器的下游安装控制阀和切断阀,而不应安装在传感器上游。

雨水流量计安装方式图四

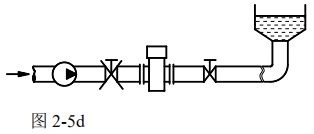

传感器绝对不能安装在泵的进口处,应安装在泵的出口处。

雨水流量计安装方式图五

在测量井内安装流量计的方式:1.入口 2.溢流管 3. 清洗孔 4.入口栅 5. 短管 6.流量计 7.出口 8.排放阀

雨水流量计井内安装方式图
