海水流量计,智能电磁测量盐水计量表

海水流量计

  • 品牌:JSMC/铭创仪表
  • 型号:JSMC-LDE
  • 测量范围:0.028~205258m³/h
  • 精度等级:0.5级、1.0级
  • 公称通径:DN10~DN2200
  • 适用介质:污水、导电液体
  • 工作压力:1.6~6.3MPa
  • 工作温度:-20~+200℃
  • 供电方式:220V 24V 锂电池
  • 订货号:GSUUGIOWZ184

海水流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的,用来测量电导率大于5μS/cm导电液体的体积流量,是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外,还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理,水利建设、河流疏浚等领域的流量计量。

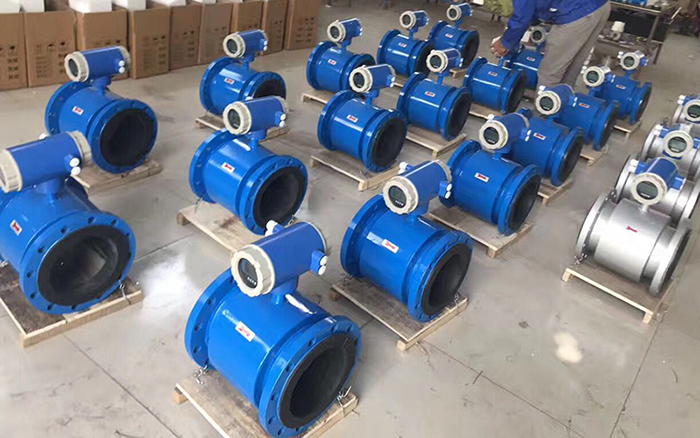

海水流量计产品图


海水流量计特点:
1、电磁流量计的量程范围宽(最大流量/最小流量)。
2、除可测量一般导电液体的体积流量外,还可用于测量 强酸、强碱等强腐蚀液体和泥浆、矿浆和纸浆等。
3、双向测量系统,可测正向流量、反向流量。
4、电磁流量计的测量结果与的压力 温度密度粘度 电导率等 物理参数无关不受环境影响。
5、性能可靠,精度高,功耗低,零点稳定,参数设定方便。点击中文显示LCD,显示累积流量、瞬时流量、流速、流量百分比等。

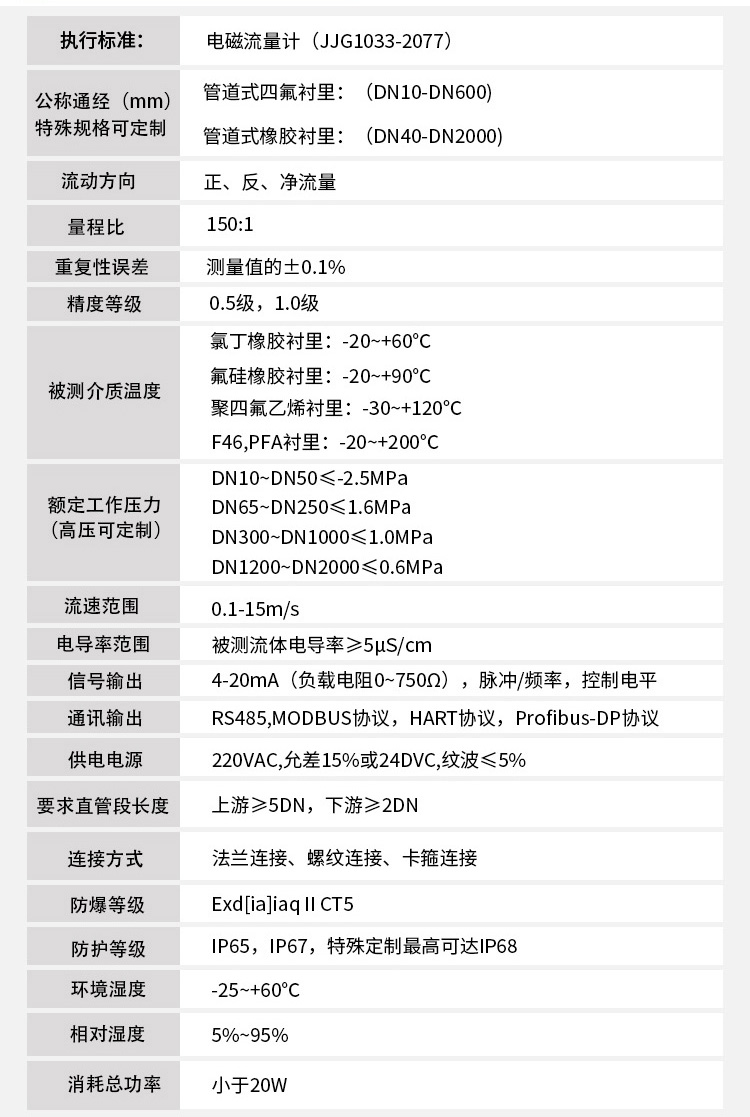

海水流量计技术参数
海水流量计技术参数对照表

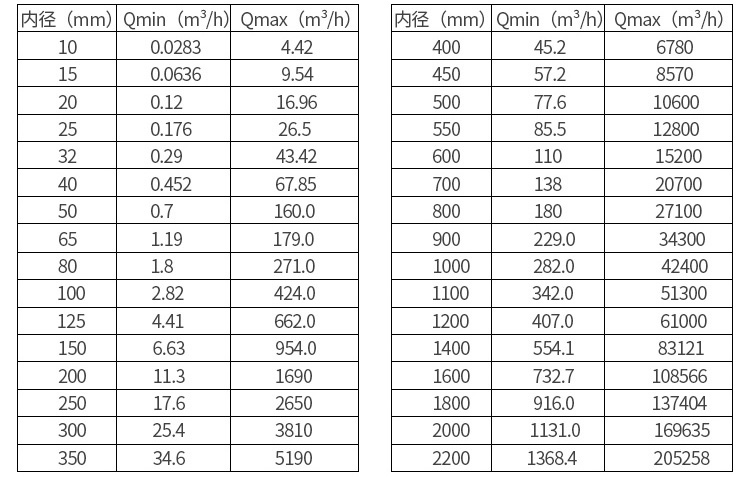

海水流量计公称通径与流量范围
海水流量计口径流量范围表


海水流量计衬里材料的性能及适用范围:
1、氯丁橡胶:可耐高温下的醋酸、草酸、氨水、忌强氧化剂。适用于一般的弱酸 、 弱碱、盐溶液。介质温度:0-60 ℃
2、聚氨脂橡胶:有极好的耐磨性能(相当于天然橡胶的十倍)。耐弱酸弱碱。适用于 中性、强磨损的矿浆、煤浆、泥浆、污水、水。介质温度:0-70℃,有较好的耐腐蚀性。介质温度:0-1230 ℃(但不耐冲击,可协议)
3、氧化铝陶瓷:有较好的耐腐蚀性。介质温度:0-1200 ℃(但不耐冲击)
4、聚四氟乙烯: 能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有机浓剂。耐磨性和粘接性能较差。适用于浓酸、碱等强腐蚀性介质、卫生类介质。 介质温度:0-100℃(130-180℃协议)
5、聚全氟乙丙烯:耐腐蚀性能稍低于聚四氟乙烯,其他化学性能基本相同,抗负压能力高于聚四氟乙烯,耐高温:0-130℃。

海水流量计电极材料的性能及适用范围:
1、不锈钢(1Cr18Ni8Ti):适用于工业用水、生活用水、污水等具有弱腐蚀性的介质,较经济。
2、含钼不锈钢:对于硝酸,室温下<5% 硫酸、沸腾的磷酸、蚁酸、碱溶液,在一定压力下的亚硫酸、海水、醋酸等介质,有强的耐蚀性。可广泛用于石油化工、尿素、维尼 纶等工业。
3、哈氏合金B:对沸点以下一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机 酸等非氧化性酸、碱、非氧化性盐液的腐蚀,适用于腐蚀性较强的场合。
4、哈氏合金C:能耐氧化性酸,如硝酸、混酸或酸与硫酸的混合介质的腐蚀,也耐氧化性的盐类如Fe3+Cu2+ 下或含其他氧化剂的腐蚀,如高于常温的次氯酸盐溶酸,海水的腐蚀。
5、钛(Ti):能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硝酸)有机酸、 碱等腐蚀,不耐较纯的不还原性酸(如硫酸、盐酸)的腐蚀。但如酸中含 有氧化剂(如Fe 3+、Cu 2+ 则耐腐蚀性大为降低.
 6、钽Ta:适用:浓盐酸、硝酸、硫酸等大多数酸液,包括沸点的盐酸、硝酸和175℃以下的硫酸。不适用碱、氢氟酸、发烟硫酸;
 7、铂(Pt):各种酸、碱、盐,不包括王水。

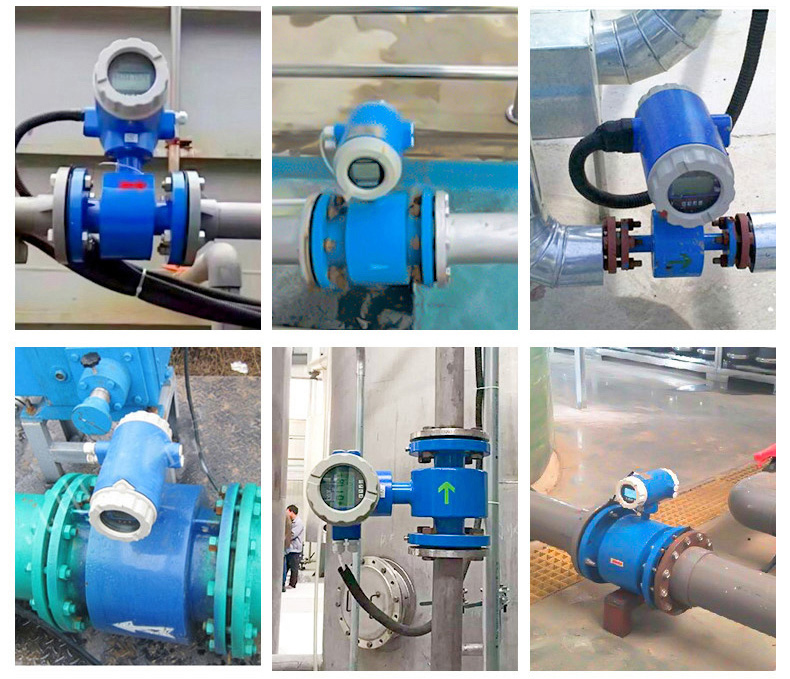

海水流量计现场安装使用图


海水流量计安装方法如下:
1、传感器既可垂直管道上安装,也可在水平或倾斜管道上安装,但要求二电极的中心连线处于水平状态。
2、介质在安装位置应满管流动,避免不满管及气体吸附在电极上。
3、流量计安装位置介质不满管时,可采取抬高流量计后端管路的方法,使其满管,严禁在管道最高点和出水口安装流量计。
4、流量计前后直管段长度:前段≥10DN,后端≥5DN (DN是管径)
5、法兰连接的,把配对法兰点焊到管道上,把螺栓和本体上的法兰连接起来的。再进行焊接。
6、加装式 先把本体上的两个法兰和管道焊接,用螺栓螺母把流量计安装在一起的,在进行点焊的。

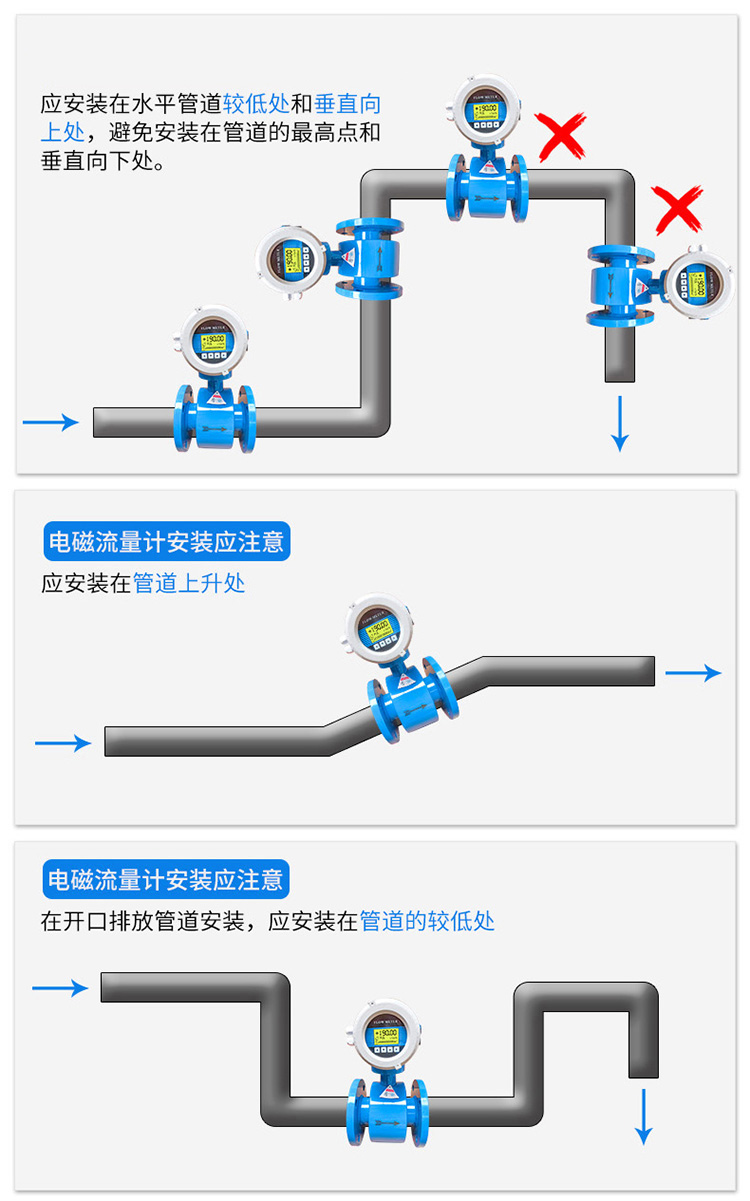

海水流量计正确安装方式图

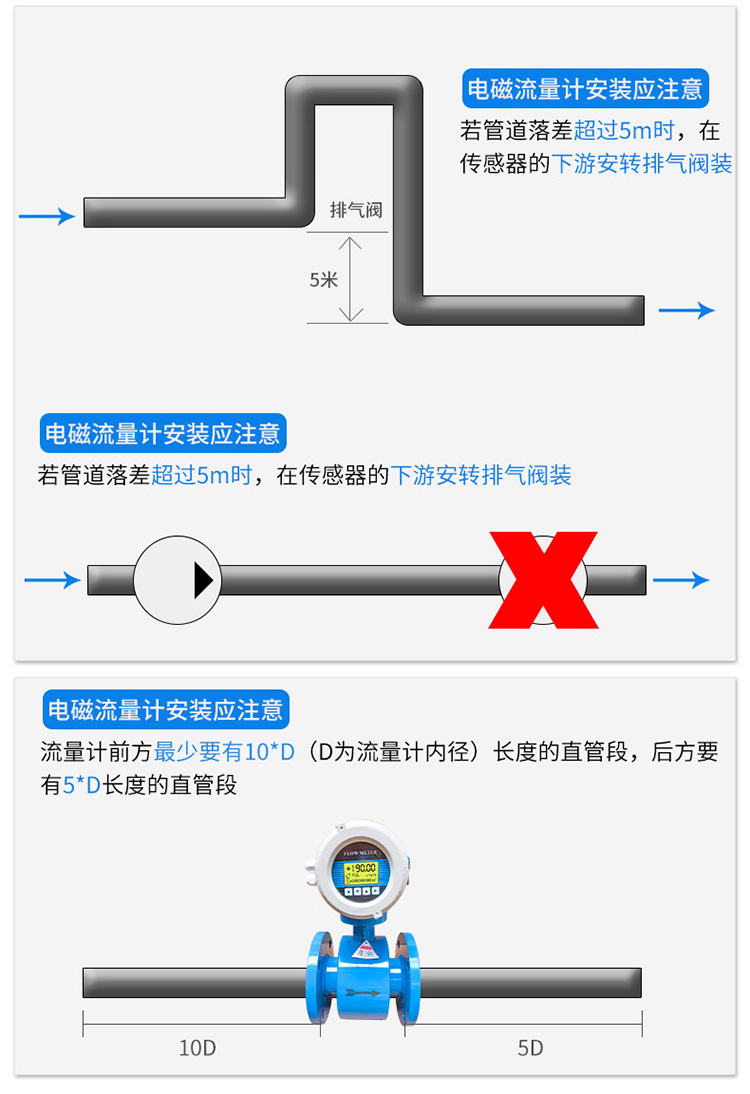

海水流量计安装注意事项图


海水流量计的接线:
▲分体式安装连接的信号电缆线越短越好;
▲信号电缆必须与其它动力线严格区分开;
▲不能将多余的电缆卷在一起,应将多余的电缆剪掉。电缆进入传感器电器接口时,在端口处做成U型,这样可以防止雨水渗透到传感器中。

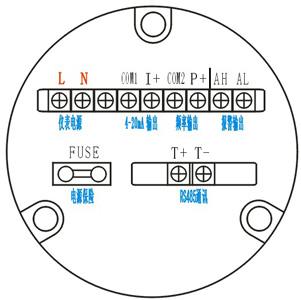

海水流量计端子接线图


购买海水流量计应考虑的因素:
作为工业流量仪表,设计单位在为用户选型时,请认真核对被测介质和工艺参数,以保证选型正确:
1、 适用流量范围的确定。仪表口径的选择是根据流量范围确定的。对于电磁流量计,一般选择在流量信号较强而仪表又能长期稳定工作的场合。建议您可根据流速--流量对照表(见下表)再参考实际的工况条件选择您的仪表口径,推荐流速在1-3m/s 范围内,这样有利于仪表处于适合状态。
2、 衬里和电极的选择。电磁流量计除须确定口径、流量范围外,要提高其经济适用性还要选择传感器的衬里、配套电 极等相关条件。设计单位可根据不同用户的介质不同选择不同的衬里、电极等
3、 压力及使用情况。电磁流量计除确定了上述条件外,要提高选择工况压力、安装形式、外壳防护等级、防爆要求、输出配置等使用情况和条件。一体型适用于现场好的室内,分体型适用于传感器使用环境恶劣、管道震动较大被测介质温度介质较高的场合,请您按照仪表型号标记来选择。

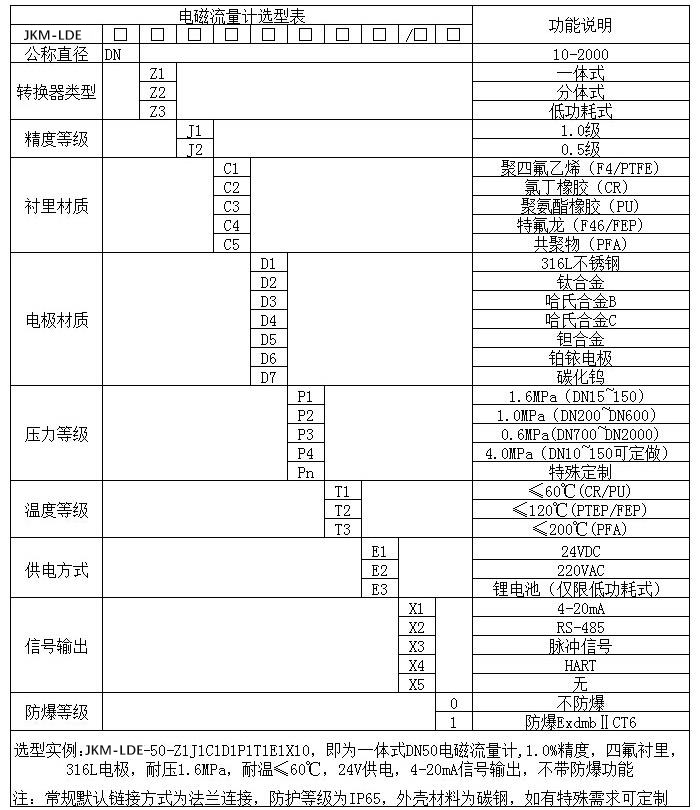

海水流量计规格选型表
