冷却水流量计

  • 品牌:JSMC/铭创仪表
  • 型号:JSMC-LDE
  • 测量范围:0.028~205258m³/h
  • 精度等级:0.5级、1.0级
  • 公称通径:DN10~DN2200
  • 适用介质:污水、导电液体
  • 工作压力:1.6~6.3MPa
  • 工作温度:-20~+200℃
  • 供电方式:220V 24V 锂电池
  • 订货号:SIK634347ZJQ

冷却水流量计产品概述
电磁流量计是一种根据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表,采用单片机嵌入式技术,实现数字励磁,同时在流量计上采用CAN现场总线。 分体式电磁流量计在满足现场显示的同时,还可以输出4~20mA电流信号供记录、调节和控制用,现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。
电磁流量计除可测量一般导电液体的流量外,还可测量液固两相流,高粘度液流及盐类、强酸、强碱液体的体积流量。仪表结构简单、可靠,无可动部件,工作寿命长。无截流阻流部件,不存在压力损失和流体堵塞现象。测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响。采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电极材料的不同组合可适应不同介质的需要。

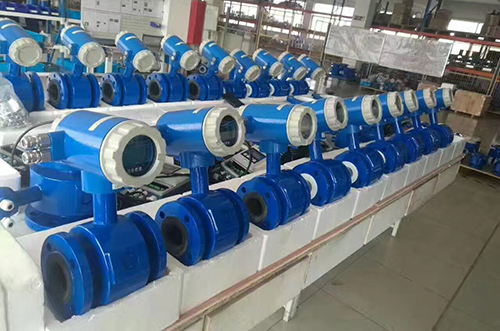

冷却水流量计产品图

冷却水流量计的测量原理
根据法拉第电磁感应定律,当一导体在磁场中运动切割磁力线时,在导体的两端将产生感应电动势e,其方向由右手定则确定,其大小与磁场的磁感应强度B,导体在磁场内的有效长度L及导体 垂直于磁场的运动速度u成正比。如果B、L、u三者互相垂直,则
e=BLu
与此相似,如果在磁感应强度为B的均匀磁场中,垂直于磁场方向放一个内径为D的不导磁管道,当导电液体在管道中以流速u运动时,导电液体就切割磁力线,如果在管道截面上垂直于磁场的 直径两侧安装一对电极(如图所示)

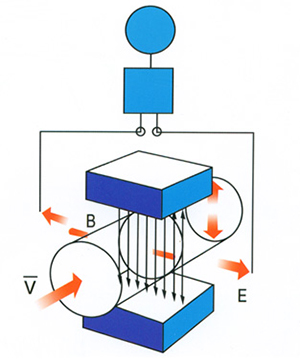

冷却水流量计工作原理图
,则可以证明,只要管道内流速分布为与轴对称分布,则两电极间将产生感生电势
e=κBDū
式中,ū是管道截面上的平均流速(m/s);κ是常系数,无量纲;D是测量管直径(m);B是磁感应强度(T)。
由此可得通过管道的体积流量
冷却水流量计原理计算公式
由上式可知,当测量管结构一定时,体积流量qν与比值e/B成正比,面与流体的状态和物性参数无关,测量比值e/B即可得到体积流量值qν。当磁感应强度B为恒定值时,体积流量qν与感生 电势e成正比。B是直流磁场或正弦波交流磁场或其它类型磁场的磁感应强度。它由流量计的励磁系统提供。励磁系统可以给电磁流量传感器提供多种形式的磁场波形。不同的磁场波形,直接决定了电磁 流量传感器工作磁场的特征,也基本上决定了流量计流量信号的处理方法,对流量计的工作性能有很大的影响。所以,自电磁流量计进入商用化以来,励磁方式始终是人们研究的热点问题。从开始应用的直流励磁到现在双频方波励磁,已使用过多种方式的励磁技术。

冷却水流量计产品特点
1、测量管内无可活动部件,传感器使用寿命长。
2、管内无阻力部件,因此没有附加压力损失,不会产生阻塞,测量可靠。
3、抗干扰能力强、体积小、重量轻、安装方便、维护量小、测量范围宽。
4、测量不受流体温度、密度、压力、粘稠度、电导率等变化的影响。
5、可在老管道上截取改造安装,施工简单,工程量小。
6、与一般流量计的成本和安装费用低,特别适合大中口径管道流量的测量。
7、传感器感应电压信号与平均流速呈线性关系,因此测量精度高。
8、中文LCD显示器,显示累积流量,瞬时流量、流速、流量百分比等。
9、可测量液固两相流,高粘度液流及盐类、强酸、强碱液体的体积流量。

                 冷却水流量计污水型产品图
污水型电磁流量计/Φ100mm
冷却水流量计自流型产品图
自流型电磁流量计/Φ100mm
冷却水流量计防腐型产品图
防腐型电磁流量计/Φ150mm
                优点:
1、杂物、纤维不影响测量
2、四氟耐腐蚀内衬
3、抗菌防粘型电极
4、正反计量累计流量
5、智能自我疹断功能
                优点:
1、磁场强度增加5倍
2、擅长测量超低流速流量
3、输入阻抗高达15兆欧姆
4、内置大型磁钢
5、大电流励磁
                优点:
1、四电极机构安全接地
2、哈氏C合金电极
3、四氟内衬耐强酸强碱
4、不锈钢外壳延长寿命
5、密度换算功能,轻易算质量
冷却水流量计潜水型产品图
潜水型电磁流量计/Φ200mm
冷却水流量计高温型产品图
高温型电磁流量计/Φ300mm
冷却水流量计小口径型产品图
小口径电磁流量计/Φ10mm
                优点:
1、桔红潜水漆包用10年
2、防护等级:IP68
3、全密封灌胶工艺,点滴不漏
                优点:
1、耐高温达200度
2、选用高温漆包线圈
3、采用网骨架内衬
                优点:
1、最小流量可测到20.0L/h
2、耐高压的外插式电极
3、反应灵敏,零点稳定


冷却水流量计技术参数
1、仪表精度:管道式0.5级、1.0级;插入式2.5级
2、测量介质:电导率大于5μS/cm的各种液体和液固两相流体。
3、流速范围:0.2~8m/s
4、工作压力:1.6MPa
5、环境温度:-40℃~+50℃
6、介质温度:聚四氟乙烯衬里≤180℃;橡胶材质衬里≤65℃
7、防爆标志:ExmibdⅡBT4
8、防爆证号:GYB01349
9、外磁干扰:≤400A/m
10、外壳防护:一体化型:IP65;
11、分离型:传感器IP68(水下5米,仅限于橡胶衬里);转换器IP65
12、输出信号:4~20mA.DC,负载电阻0~750Ω
13、通讯输出:RS485或CAN总线
14、电气连接:M20×1.5内螺纹,φ10电缆孔
15、电源电压:90~220V.AC、24±10%V.DC
16、功耗:≤10VA

冷却水流量计范围选择
冷却水流量计口径流量范围表

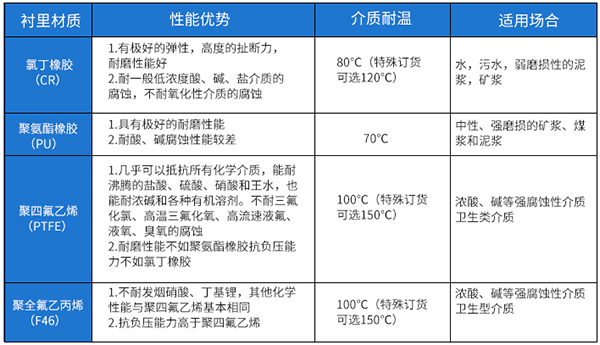

冷却水流量计内衬材料的选择
应根据被测介质的腐蚀性磨损性和温度来选择内衬材料
冷却水流量计内衬材料选型表


冷却水流量计电极的选择
应根据被测流体的腐蚀性来选择电极的材料,请查有关手册,对于特殊流体应作腐蚀性试验

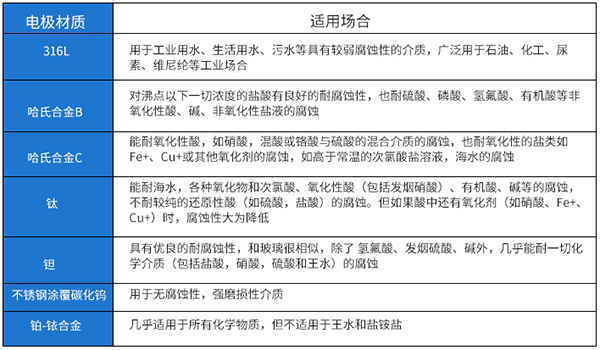

冷却水流量计电极材料选型表

冷却水流量计选型表

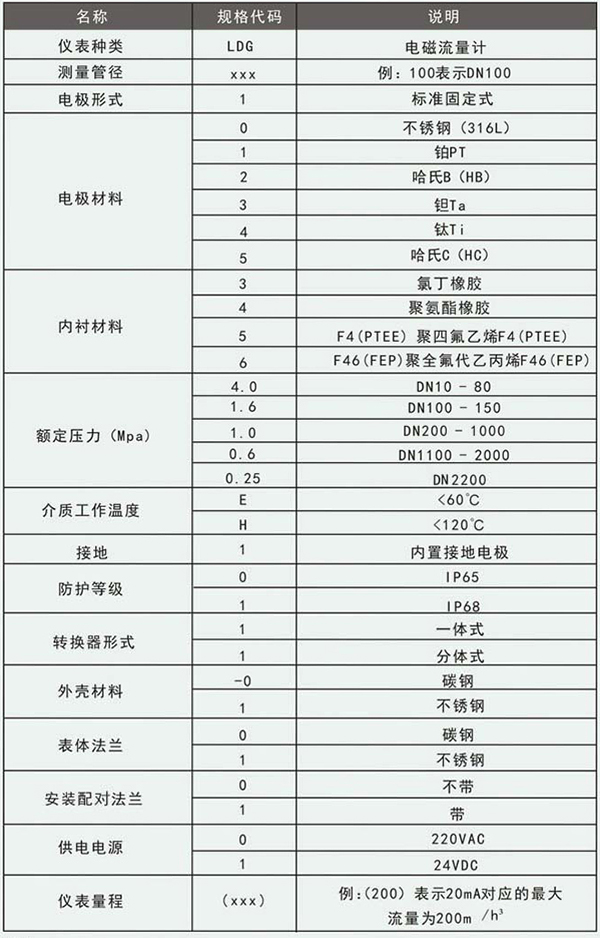

冷却水流量计规格选型表

冷却水流量计安装地点的选择
为了使电磁流量计工作稳定可靠,在选择安装地点时应注意以下几方面的要求:
1.尽量避开铁磁性物体及具有强电磁场的设备(大电机、大变压器等),以免磁场影响传感器的工作磁场和流量信号。
2.应尽量安装在干燥通风之处,避免日晒雨淋,环境温度应在-20~+60℃,相对湿度小于85%。
3.流量计周围应有充裕的空间,便于安装和维护。
安装建议
流量计的测量原理不依赖流量的特性,如果管路内有一定的湍流与漩涡产生在非测量区内(如:弯头、切向限流或上游有半开的截止阀)则与测量无关。如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度,这时则应采取一些措施以稳定流速分布:
a. 增加前后直管段的长度;
b. 采用一个流量稳定器;
c. 减少测量点的截面。

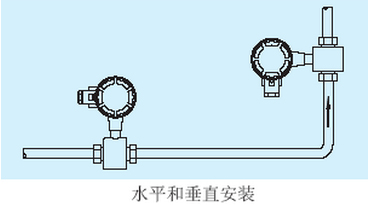

水平和垂直安装
传感器可以水平和垂直安装,但是应该确保避免沉积物和气泡对测量电极的影响,电极轴向保持水平为好。垂直安装时,流体应自下而上流动。
冷却水流量计水平与垂直安装图
传感器不能安装在管道的最高位置,这个位置容易积聚气泡。
冷却水流量计满管正确安装图

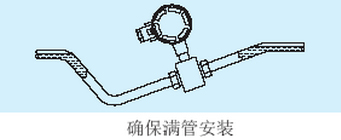

确保满管安装
确保流量传感器在测量时,管道中充满被测流体,不能出现非满管状态。   如管道存在非满管或是出口有放空状态,传感器应安装在一根虹吸管上。
冷却水流量计弯管、阀门和泵安装位置图

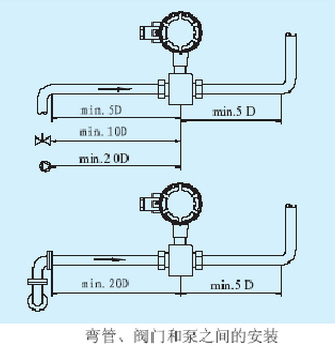

弯管、阀门和泵之间的安装
为保证测量的稳定性,应在传感器的前后设置直管段,其长度由下图给出。如做不到则应采用稳流器或减小测量点的截面积。

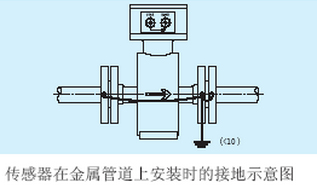

冷却水流量计传感器在金属管道上接地示意图
传感器不能安装在泵的进水口
为避免负压,传感器不能安装在泵的进水口,而应安装在泵的出水口。

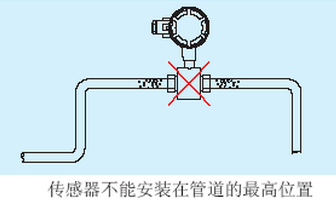

冷却水流量计不能安装管道最高处示意图
传感器的进口直管段和出口直管段
比较理想的安装地点应选择测量点前后有足够的直管段。进口直管段应≥5D,出口直管段≥3D(D为传感器公称口径)。
插入式进口直管段应≥20 D , 出口直管段≥7D(D为传感器公称口径)。

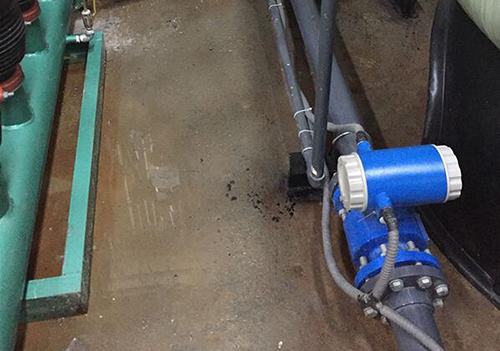

冷却水流量计现场安装使用图
售后服务
1、我公司所售产品在一年之内出现质量问题的(非人为),负责免费维修。
2、质保期内如我公司产品出现任何质量问题,我公司负责免费维修或更换。
3、质保期内如用户使用不当,造成产品损坏,我公司负责维修,收取损坏部件成本费。
4、如用户需我公司现场服务,我公司以最短时间到达用户现场。
5、本公司所售的产品所享受终生维护。
