管道水流量计,空调暖气回水大口径给水计量表

管道水流量计

  • 品牌:JSMC/铭创仪表
  • 型号:JSMC-LDE
  • 测量范围:0.028~205258m³/h
  • 精度等级:0.5级、1.0级
  • 公称通径:DN10~DN2200
  • 适用介质:污水、导电液体
  • 工作压力:1.6~6.3MPa
  • 工作温度:-20~+200℃
  • 供电方式:220V 24V 锂电池
  • 订货号:BCBKOHWIS578

管道水流量计产品种类及适用范围

电磁流量计由电磁流量传感器和电磁流量转换器两大部分组成,主要分为两大类:一体型和分离型。

电磁流量计是基于法拉第电磁感应定律原理的流量仪表,用于测量封闭管道中导电液体和浆液的体积流量。它广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水、造纸、医药、食品等工农业部门的生产过程的流量测量和控制。

管道水流量计产品分类图


管道水流量计产品特点

1.独立性强,测量不受液体密度、粘度、温度压力和电导率等物理量变化的影响。

2.结构简单,故障率低,测量管内无活动及阻流部件,不堵塞、无压损。

3.适用范围广,量程比宽,适合导电液体,含有纤维、固体颗粒和悬浮物的液体。

4.安装要求低,直管段要求低(前 5D 后 2D)。

5.工作稳定可靠,采用低频方波励磁,功耗小,零点稳定。

6.输出信号多样性,可输出与流速成正比例的线性模拟信号、数字信号及报警信号。

管道水流量计产品图


管道水流量计的测量原理
电磁流量计的工作原理是基于法拉第电磁感应定律。在流量计中,测量管内的导电介质相当于法拉第试验中的导电金属杆,上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时,则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬(橡胶,特氟隆等)实现与流体和测量电极的电磁隔离,如图所示。
管道水流量计工作原理图

管道水流量计技术参数
1、公称通径系列 DN(mm)
2、管道式四氟衬里:10、15、20、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600
3、管道式橡胶衬里:40、50、65、80、100、125、150、200、300、350、400、500、600、800、1000、1200.
4、流动方向:正、反净流量。量程比:150:1.重复性误差:测量值的±0.1%
5、精确等级:0.5级、1.0级(管道式)
6、被测介质温度:普通橡胶衬里:-20+60℃
7、高温橡胶衬里:-20+90℃
8、聚四氟乙烯衬里:-30+100℃
9、高温型四氟衬里:-30+180℃。
10、额定工作压力:管道式:DN6-DN80≤1.6Mpa,DN100-DN250≤1.0Mpa,DN300-DN1200≤0.6Mpa.
11、流量测量范围:流量测量范围对应流速范围是0.1-15m/s
12、电导率范围:被测流体电导率≥5us/cm(一体式),大多数以水为成分的介质,其电导率在 200-800μs/cm范围内,均可选用电磁流量计来测量其流量。
13、电流输出:0-10mA时,负载电阻为 0-1.5kΩ;4-20mA时,负载电阻为 0-750kΩ
14、数字频率输出:输出频率上限可在 1-5000Hz 内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V 导通时集电极最大电流为 250mA.
15、供电电源:85-265V,45-63Hz.
16、直管段长度:管道式:上游≥5DN,下游≥2DN.
17、连接方式:流量计与配管之间均采用法兰连接,法兰连接尺寸应符合 GB11988的规定。
18、防爆标志:mdIIBT4.
19、环境温度:-25-60℃
20、相对湿度:5%-95%
21、消耗总功率:小于20瓦。
管道水流量计现场安装使用图


管道水流量计衬里的选择
1、衬里材料:聚四氟乙烯(F4)
   主要性能:是化学性能最稳定的一种塑料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有机溶剂。高流速液氟、液氧、自氧的腐蚀。
   最高介质温度-体型:70℃
   最高介质温度分离型:100℃ 150℃ (需特殊订货)
   适用范围:1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。
2、衬里材料:聚全氟乙丙烯(F46)
   主要性能:同F4,耐磨性、抗负压能力高于F4。
   最高介质温度-体型:70℃
   最高介质温度分离型:100℃ 150℃ (需特殊订货)
   适用范围:除砂浆等强磨损性介质外的所有流体。与PTFE一样,能用于饮料等有卫生要求的介质。
3、衬里材料:聚氟合乙烯(Fs)
   主要性能:适用温度上限较聚四氟乙烯低,但成本也较低。
   最高介质温度-体型:70℃
   最高介质温度分离型:80℃
   适用范围:
4、衬里材料:聚氯丁橡胶
   主要性能:1、有极好的弹性,高度的扯断力,耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀,不耐氧化介质的腐蚀。
   最高介质温度-体型:70℃
   最高介质温度分离型:80℃ 120℃ (需特殊订货)
   适用范围:水、污水、弱磨损性的泥浆矿浆。
5、衬里材料:聚氨酯橡胶
   主要性能:1、耐磨性能极强。2、耐腐蚀性能较差。
   最高介质温度-体型:70℃
   最高介质温度分离型:80℃
   适用范围:中性强磨损的矿浆、煤浆、泥浆。

管道水流量计电极的选择
1、电极材料:不锈钢0Crl8Nil2M02Ti
   耐蚀及耐磨性能:用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及,市政、环保等领域。
2、电极材料:哈氏合金B
   耐蚀及耐磨性能:对沸点以下的一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱,非氧化性盐液的腐蚀。
3、电极材料:哈氏合金C
   耐蚀及耐磨性能:能耐非氧化性酸,如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀,也耐氧化性盐类如:Fe,Cu下或含其他氧化剂的腐蚀,如高于常温的次氯酸盐溶液、海水的腐蚀。
4、电极材料:钛
   耐蚀及耐磨性能:能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀,但如酸中含有氧化剂(如硝酸、Fc++、Cu++)时,则腐蚀大为降低。
5、电极材料:钽
   耐蚀及耐磨性能:具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外,几乎能耐--切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁;耐蚀。
6、电极材料:铂/钛合金
   耐蚀及耐磨性能:几乎能耐--切化学介质,但不适用于王水和铵盐。
7、电极材料:不锈钢涂覆碳化钨
   耐蚀及耐磨性能:用于无腐蚀性,强磨损性的介质。
注: 由于介质种类繁多,其腐蚀性又受温度、浓度、流速等复杂因素影响而变化,故本表仅供参考。用户应根据实际情况自己做出选择,必要时应做拟选材料的耐腐试验,如挂片试验。

管道水流量计选型表

管道水流量计规格选型表


管道水流量计正确选择安装位置

正确地选择安装位置和正确安装流量计都是非常重要的环节,若在安装环节失误,轻者影响测量精度,重者会影响流量计的使用寿命,甚至会损坏流量计。选择安装位置时应注意以下问题:

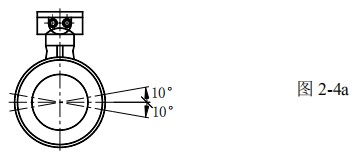

1.测量电极的轴线必须近似于水平方向(与水平线夹角一般为 10°以内)

管道水流量计正确安装角度图

2.测量管道内必须完全充满液体。

3.流量计的前方最少要有 5×D(D 为流量计内径)长度的直管段,后方最少要有 2×D(D为流量计内径)长度的直管段。

管道水流量计直管段安装位置图

4.流体的流动方向和流量计的箭头方向一致。

5.管道内要有真空会损坏流量计的内衬,需特别注意。

6.在流量计附近应无强电磁场,仪表安装场所的磁场强度应小于 400A/m(避免安装在大型电机或变压器等设备附近)。

7.若测量管道有振动,在流量计的两边应有固定的支座。

8.测量不同介质的混合液时,混合点与流量计之间的距离最少要有 30×D(D 为流量计内径)。

9.为方便今后流量计的清洗和维护,应安装旁通管道。

管道水流量计旁通管道安装位置图

10.安装聚四氟乙烯内衬的流量计时,连接两法兰的螺栓应注意均匀拧紧,否则容易压坏聚四氟乙烯内衬,最好用力矩扳手。

11.仪表应避免强烈振动和过大的温度变化,同时要防止腐蚀性液体的滴漏对仪表造成损害。

12.如果安装地点易受阳光曝晒,应当增加遮蔽设施。

13.安装传感器时,应保证测量管与工艺管道同轴。对 50mm 及以下公称通径的传感器,其轴线偏离不超过 2mm。DN65~DN150 其轴线偏离不超过 3mm,≥DN200 其轴线偏离不超过 4mm。

14.法兰之间加装的法兰垫圈,应有良好的耐腐蚀性能,该垫圈不得伸入管道内部。

15.紧固仪表螺栓、螺母,其螺纹应完整无损,润滑良好。应依据法兰尺寸、力矩大小采用力矩扳手紧固螺栓。

16.在传感器邻近管道进行焊接或火焰切割时,要采用隔离措施,防止衬里受热,且必须确认仪表未通电运行,防止损坏仪表。


管道水流量计安装方式

应安装在水平管道较低处和垂直向上处,避免安装在管道的最高点和垂直向下处。

管道水流量计安装方式图一

应安装在管道的上升处。

管道水流量计安装方式图二

在开口排放的管道安装,应安装在管道较低处。若管道落差超过 5m,在传感器的下游安装排气阀且传感器的下游应有一定的背压。

管道水流量计安装方式图三

应在传感器的下游安装控制阀和切断阀,而不应安装在传感器上游。

管道水流量计安装方式图四

传感器绝对不能安装在泵的进口处,应安装在泵的出口处。

管道水流量计安装方式图五

在测量井内安装流量计的方式:1.入口 2.溢流管 3. 清洗孔 4.入口栅 5. 短管 6.流量计 7.出口 8.排放阀

管道水流量计井内安装方式图
