纯净水流量计,实验室制药卫生型纯水计量表

纯净水流量计

  • 品牌:JSMC/铭创仪表
  • 型号:JSMC-LDE
  • 测量范围:0.028~205258m³/h
  • 精度等级:0.5级、1.0级
  • 公称通径:DN10~DN2200
  • 适用介质:污水、导电液体
  • 工作压力:1.6~6.3MPa
  • 工作温度:-20~+200℃
  • 供电方式:220V 24V 锂电池
  • 订货号:NGRWFPCJK150

纯净水流量计产品种类及适用范围

电磁流量计由电磁流量传感器和电磁流量转换器两大部分组成,主要分为两大类:一体型和分离型。

电磁流量计是基于法拉第电磁感应定律原理的流量仪表,用于测量封闭管道中导电液体和浆液的体积流量。它广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水、造纸、医药、食品等工农业部门的生产过程的流量测量和控制。

纯净水流量计产品分类图


纯净水流量计产品特点
1、内部无阻流件,几乎没有压力损失和流体阻塞情况。
2、无机械惯性,响应快速,流量测量范围宽(流速0.3~12m/s)稳定性好,可以用于自动检测、调节和程控系统。
3、测量电导率大于5u S/cm液体,测量不受流体密度、粘度、温度、压力和电导率变化影响,传感器感应电压信号与平均速呈线性关系,测量精度高。
4、精度等级:0.2级、0.5级、1.0级、1.5级。满足不同用户需求。
5、传感器部分只有内衬和电极与被测液体接触,只要选择合适电极与内衬材料,即可耐腐蚀和耐磨损。
6、分常规型(压力小于4.0MPa)与高压型(压力大于4.0MPa)。
7、插入式电磁流量计系统分为简单安装型与在线安装型。
8、采用EEPPOM存储器,测量运算数据存贮保护安全可靠。
9、采用国际先进单片机(MCU)和表面贴装技术(SMT),性能可靠,精度高,功耗低,零点稳定,中文菜单,参数设定方便。
10、带4~20Ma,频率、脉冲输出,带报警电平输出,带RS485通讯接口,Hart、ModBus协议。
11、高清晰度LCD背光显示瞬时流量,累积流量(Σ+、Σ-、ΣD)、流速、流量百分比、流量状态(励磁、流量、空管)等。
12、采用聚四氟乙烯或橡胶材质衬里和HC、HB、316L、Ti等电极材料的不同组合可适应不同介质的需要。
13、备有管道式、插入式等多种流量计型号。
14、防护等级:一体化结构IP65、分体结构IP68。
15、防爆等级:Exd Ⅱ BT4。

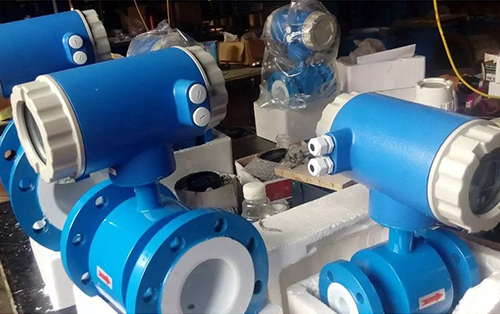

纯净水流量计产品图

纯净水流量计的主要技术数据
1、口径:DN15~2400mm
2、介质:导电性液体
3、衬里:氯丁橡胶、聚氨酯橡胶、聚四氟乙烯、聚全氟乙丙烯
4、流速:≤15m/s
5、励磁方式:方波励磁
6、电极材料:不锈钢316L、哈氏合金C、哈氏合金B、钛、钽、铂铱
7、额定压力:0.6MPa、1.0MPa、1.6MPa、4.0MPa
8、介质温度:氯丁橡胶:-10~60℃;聚氨酯橡胶:-10~40℃
9、聚四氟乙烯(F4):-10~120℃;聚全氟乙丙烯(F46):-10~150℃
10、介质电导率:>5μs/cm
11、准确度等级:±1.0%;±0.5%;±0.2%
12、输出信号:4~20mA电流,脉冲频率,上下限报警
13、通讯:RS485/RS232(可选)
14、防护等级:IP65、IP67、IP68
15、防爆等级:ExdⅡCT3-CT6
16、电缆接口:M18*1.5
17、环境条件:环境温度:-10~50℃  相对湿度:5%~90%  环境电磁场:≤400A/m
18、供电电源:85~250VAC;20~36VDC;3.6V电池供电

纯净水流量计转换器技术数据
1、电源:交流 85-265V,45-400Hz,直流 11-40V;
2、操作键和显示按键式:4个薄膜按键可设定选择全部参数,也可利用PC机(RS232)对转换器设定编程;3行LCD宽视角、宽温、带背光显示;第1行显示流量值;第2行显示流量单位;第3行显示流量百分比、正向总量、反向总量、差值总量、报警、流速。
   操作键和显示磁键式:2个磁键用于显示参数的选择和复位,利用PC机(RS232)对转换器设定编程;2行LCD宽视角、宽温、带背光显示;第1行:磁键选择:显示流量百分比、正向总量、反向总量、差值总量、报警、流速。第2行:显示流量。
3、内部积算器:正向总量、反向总量及差值总量。
4、输出信号单向模拟输出:全隔离,负载≤600D.(20mA时);上限:0-21mA可选,每档lmA;下限:0-21mA可选,每档1mA;正、反向流量输出方式编程。
   输出信号双向模拟输出:下限限制为。或4mA,其他同单向模拟输出。
   输出信号双向脉冲输出:两路输出分别对应正向和反向流量,频率0~800Hz,上限1-800Hz可选,每档IHz;方波或选定脉宽,选定脉宽上限2.5S,每档1ms;无源隔离晶体管开关输出,可吸收250mA的电流,耐压35V。
   输出信号双路报警输出:可报警(编程)高/低流量、空管、故障状态、正,,反向流量、模拟量超量程、脉冲量超量程、脉冲小信号切除,输出极性可选;带隔离保护的晶体管开关输出,可吸收250mA的电流,耐压35V.(与脉冲输出不隔离)。
5、数字通讯:RS232,RS485,HART;
6、法兰种类:接地法兰(或接地环)
   适用范围:适用于非导体管道,如塑料管道,但有接地电极的传感器不需要。
   法兰种类:进口保护法兰
   适用范围:当介质有强磨损性时选用。

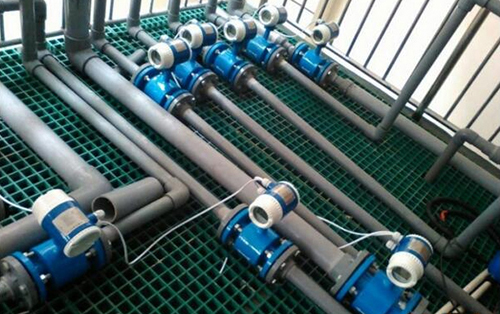

纯净水流量计现场安装使用图


纯净水流量计如何正确选型
仪表的选型是仪表应用中非常重要的工作,有关资料表明,仪表在实际应用中有2/3的故障是仪表的错误选型或错误的安装而造成的,请特别注意。
收集数据:
1.被测流体成份
2.最大流量、最小流量
3.最高工作压力
4.最高温度、最低温度
被测流体必须具备一定的导电性,导电率>5μS/CM
最大流量和最小流量必须符合下表中的数:
纯净水流量计口径流量范围表
实际最高工作压力必须小于流量计的额定工作压力。
最高工作温度和最低温度必须符合流量计规定的温度要求。
确定是否有负压情况存在。
您可以根据上表中的流量选择相应的电磁流量计,若所选择的流量计的内径与现在工艺管道的内径不符,应进行缩管或扩管。
若管道进行缩管,应考虑由于缩管引起的压力损失是否会影响工艺流程。
从产品价格考虑,可以选择较小口径的电磁流量计,相对减少投资。
测洁净水时,经济流速时1.5-3m/s,测易结晶的溶液时,应适当地提高流速,3-4m/s为宜,起到自清扫,防止粘附沉积等作用;测矿浆等磨耗性流体时,应适当降低流速,1.0-2m/s为宜,以降低对内衬和电极地磨损。实际应用很少超过7m/s,超过10m/s则更为罕见。

纯净水流量计常用绝缘内衬材料性能及适用范围
纯净水流量计衬里材料选型表

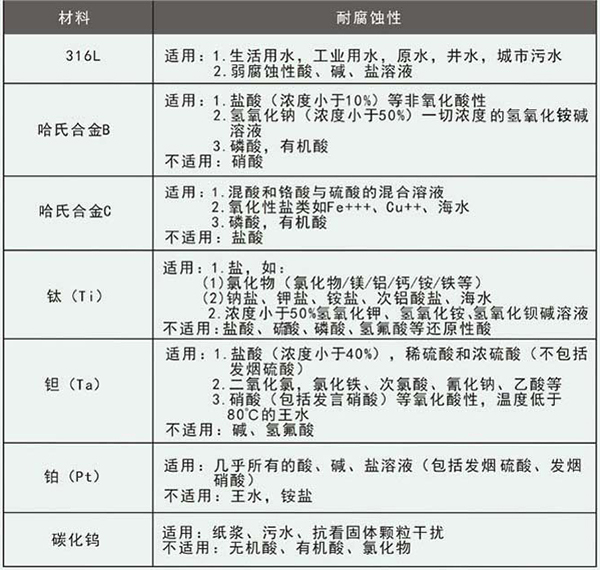

纯净水流量计常用电极材料及使用范围
纯净水流量计电极材料选型表

纯净水流量计型谱

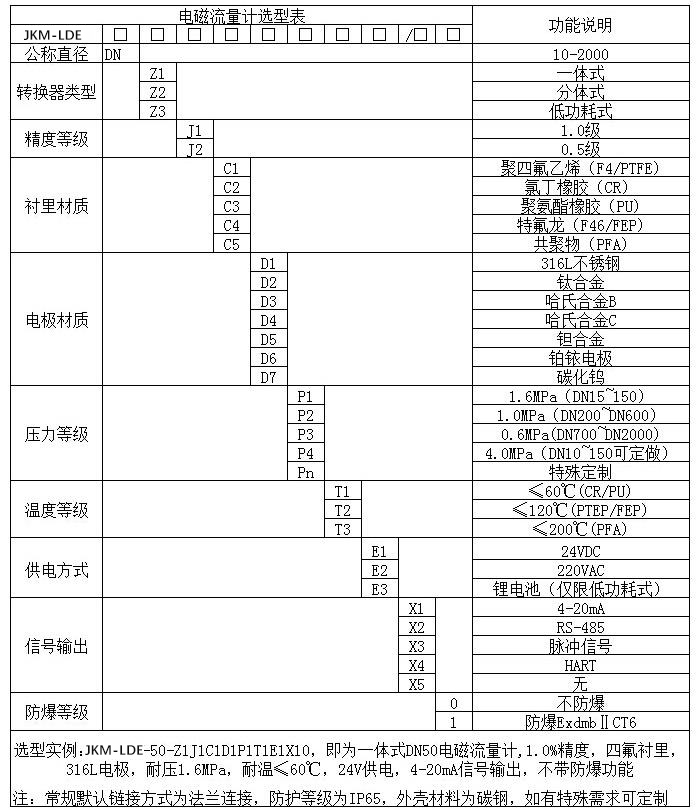

纯净水流量计规格选型表


纯净水流量计正确选择安装位置

正确地选择安装位置和正确安装流量计都是非常重要的环节,若在安装环节失误,轻者影响测量精度,重者会影响流量计的使用寿命,甚至会损坏流量计。选择安装位置时应注意以下问题:

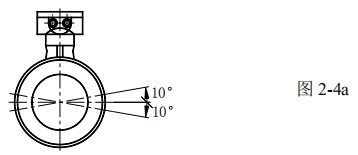

1.测量电极的轴线必须近似于水平方向(与水平线夹角一般为 10°以内)

纯净水流量计安装角度图

2.测量管道内必须完全充满液体。

3.流量计的前方最少要有 5×D(D 为流量计内径)长度的直管段,后方最少要有 2×D(D为流量计内径)长度的直管段。

纯净水流量计正确安装位置图

4.流体的流动方向和流量计的箭头方向一致。

5.管道内要有真空会损坏流量计的内衬,需特别注意。

6.在流量计附近应无强电磁场,仪表安装场所的磁场强度应小于 400A/m(避免安装在大型电机或变压器等设备附近)。

7.若测量管道有振动,在流量计的两边应有固定的支座。

8.测量不同介质的混合液时,混合点与流量计之间的距离最少要有 30×D(D 为流量计内径)。

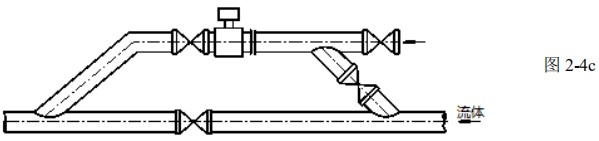

9.为方便今后流量计的清洗和维护,应安装旁通管道。

纯净水流量计旁通管道安装位置图

10.安装聚四氟乙烯内衬的流量计时,连接两法兰的螺栓应注意均匀拧紧,否则容易压坏聚四氟乙烯内衬,最好用力矩扳手。

11.仪表应避免强烈振动和过大的温度变化,同时要防止腐蚀性液体的滴漏对仪表造成损害。

12.如果安装地点易受阳光曝晒,应当增加遮蔽设施。

13.安装传感器时,应保证测量管与工艺管道同轴。对 50mm 及以下公称通径的传感器,其轴线偏离不超过 2mm。DN65~DN150 其轴线偏离不超过 3mm,≥DN200 其轴线偏离不超过 4mm。

14.法兰之间加装的法兰垫圈,应有良好的耐腐蚀性能,该垫圈不得伸入管道内部。

15.紧固仪表螺栓、螺母,其螺纹应完整无损,润滑良好。应依据法兰尺寸、力矩大小采用力矩扳手紧固螺栓。

16.在传感器邻近管道进行焊接或火焰切割时,要采用隔离措施,防止衬里受热,且必须确认仪表未通电运行,防止损坏仪表。


纯净水流量计安装方式

应安装在水平管道较低处和垂直向上处,避免安装在管道的最高点和垂直向下处。

纯净水流量计安装方式图一

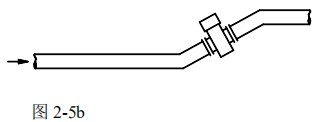

应安装在管道的上升处。

纯净水流量计安装方式图二

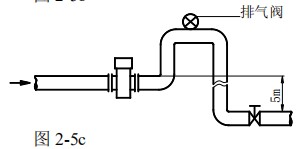

在开口排放的管道安装,应安装在管道较低处。若管道落差超过 5m,在传感器的下游安装排气阀且传感器的下游应有一定的背压。

纯净水流量计安装方式图三

应在传感器的下游安装控制阀和切断阀,而不应安装在传感器上游。

纯净水流量计安装方式图四

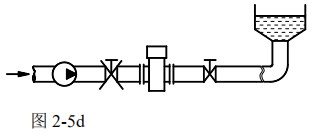

传感器绝对不能安装在泵的进口处,应安装在泵的出口处。

纯净水流量计安装方式图五

在测量井内安装流量计的方式:1.入口 2.溢流管 3. 清洗孔 4.入口栅 5. 短管 6.流量计 7.出口 8.排放阀

纯净水流量计井内安装方式图
