高温水计量表,生活锅炉管道热水流量计

高温水计量表

  • 品牌:JSMC/铭创仪表
  • 型号:JSMC-LDE
  • 测量范围:0.028~205258m³/h
  • 精度等级:0.5级、1.0级
  • 公称通径:DN10~DN2200
  • 适用介质:污水、导电液体
  • 工作压力:1.6~6.3MPa
  • 工作温度:-20~+200℃
  • 供电方式:220V 24V 锂电池
  • 订货号:PKA372484HMA

高温水计量表是一体积流量测量仪表,在测量过程中不受被测介质的温度、粘度、密度以及导电率(在一定范围内)的影响。电磁流量计的量程范围宽,可达1:100。此外,电磁流量计只与被测介质的平均流速成正比,而与轴对称的流动状态(层流或紊流)无关。电磁流量计无机械惯性,反应灵敏,可以测量瞬时脉动流量,而且线性好,因此可以将测量信号直接用转换器线性的转换成标准信号输出。LD-T型可就地指示,LD型可远距离传送。

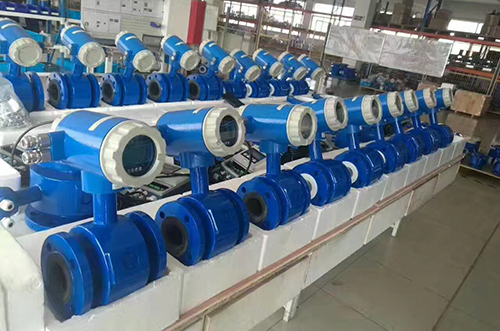

高温水计量表产品图


高温水计量表仪表选型
量程范围确认
一般电磁流量计被测介质流速以2~4m/s为宜,在特殊情况下,最低流速应不小于0.2m/s,最高应不大于8m/s。若介质中含有固体颗粒,常用流速应小于3m/s,防止衬里和电极的过分磨擦;对于粘滞流体,流速可选择大于2m/s,较大的流速有助于自动消除电极上附着的粘滞物的作用,有利于提高测量精度。
在量程Q已确定的条件下,即可根据上述流速V的范围决定流量计口径D的大小,其值由下式计算:
Q=πD2V/4
Q:流量(㎡/h)D:管道内径V:流速(m/h)
防爆型流量计的量程Q应大于预计的最大流量值,而正常的流量值以稍大于流量计满量程刻度的50为宜。

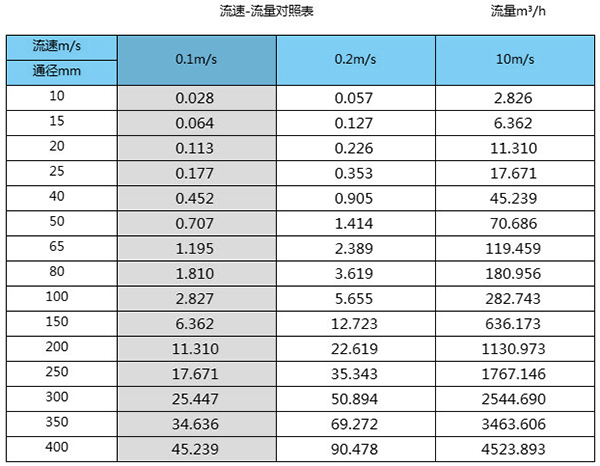

高温水计量表口径流量范围表

高温水计量表的主要优点
1)电磁流量计的传感器结构简单,测量管内没有可动部件,也没有任何阻碍流体流动的节流部件。所以当流体通过流量计时不会引起任何附加的压力损失,是流量计中运行能耗的流量仪表之一。
2)可测量赃污介质、腐蚀性介质及悬浊性液固两相流的流量。这是由于仪表测量管内部无阻碍流动部件,与被测流体接触的只是测量管内衬和电极,其材料可根据被测流体的性质来选择。例如,用聚三氟乙烯或聚四氟乙烯做内衬,可测量各种酸、碱、盐等腐蚀性介质;采用耐磨橡胶做内衬,就特别适合于测量带有固体颗粒的、磨损较大的矿浆、水泥浆等液固两相流以及各种带纤维液体和纸浆等悬浊液体。
3)电磁流量计是一种体积流量测量仪表,在测量过程中,它不受被测介质的温度、粘度、密度以电导率(在一定范围)的影响。因此,电磁流量计只需经水标定后,就可心用来测量其它导电性液体的流量。
4)电磁流量计的输出只与被测介质的平均流速成正比,而与对称分布下的流动状态(层流或湍流)无关。所以电磁流量计的量程范围极宽,其测量范围度可达100:1,有的甚至达1000:1的可运行流量范围。
5)无机械惯性,反应灵敏,可以测量瞬时脉动流量,也可测量正反两个方向的流量。
6)工业用电磁流量计的口径范围极宽,从几个毫米一直到几米,而且国内已有口径达3m的实流校验设备为流量计的应用和发展奠定了基础。
电磁流量计目前仍然存在的主要不足如下。
1)不能用来测量气体、蒸汽以及含有大量气体的液体。
2)不能用来测量电导率很低的液体介质,如对石油制品或有机溶剂等介质,目前 流量计 还无能为力3)普通工业用电磁流量计由于测量管内衬材料和电气绝缘材料的限制,不能用于测量高温介质;如未经特殊处理,也不能用于低温介质的测量,以防止测量管外结露(结霜)破坏绝缘。
4)电磁流量计易受外界电磁干扰的影响。

高温水计量表技术参数

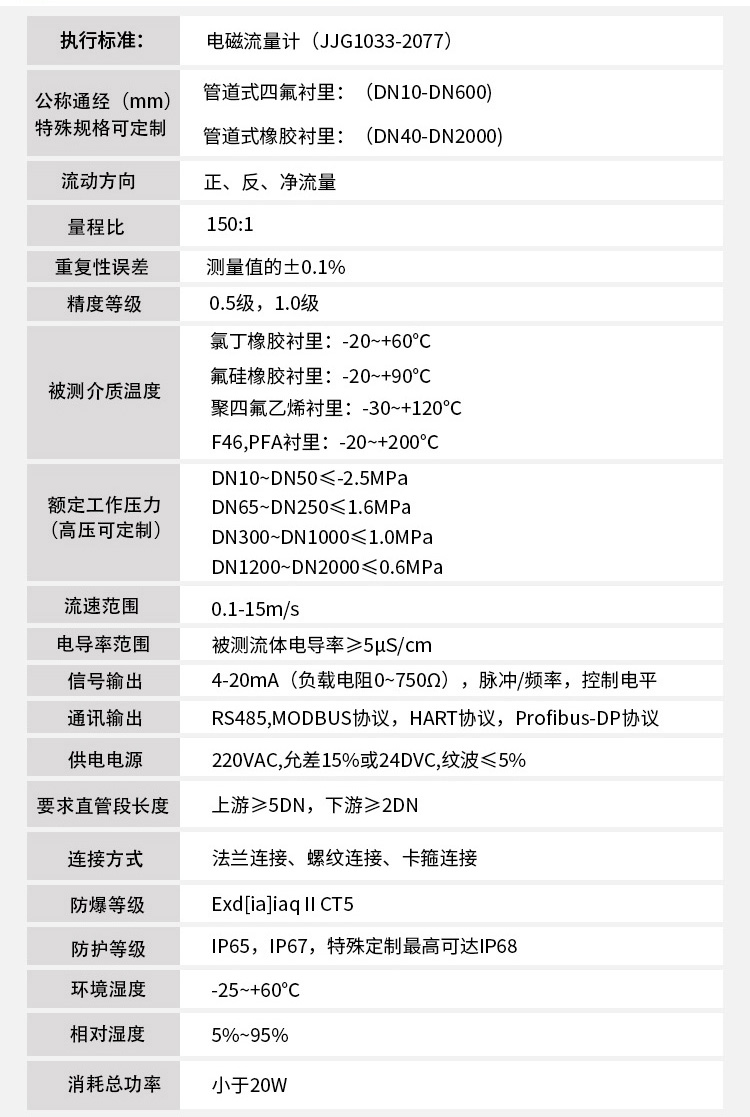

高温水计量表技术参数对照表


高温水计量表电极、接地环材料选择

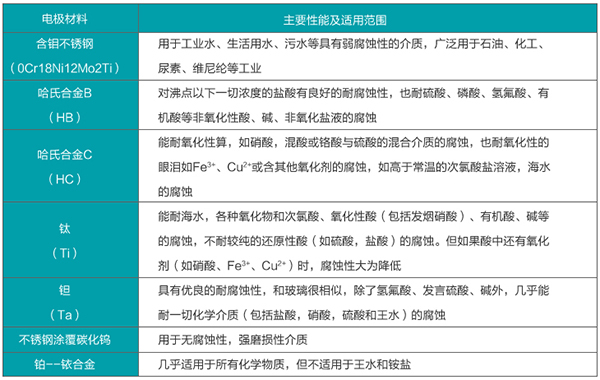

高温水计量表电极材料选型表
衬里材料应根据被测介质的腐蚀性、磨损性的温度来选择。聚四氟乙烯(PIEE)衬里具有优良的耐强酸强碱腐蚀的性能,它也具有可靠的耐高温性,高温下不变形,不降色绝缘电阻的性能;它还具有不拈性,即不能和其他物质相粘接、表面光滑。因此测量粘度大(如糖浆)或容易结疤的介质(如氧化铝)强腐蚀性介质(如硫酸、硝酸、盐酸、磷酸等),温度较高的介质或定期用蒸汽部洗管道的场合及有卫生要求的食品(如啤酒、牛奶、麦芽汁)均可选用四氟衬里。橡胶具有耐磨特点,广泛用于测量水、工业用水、废水、污水矿浆、泥浆、纤维浆等介质。

高温水计量表衬里材料选择说明

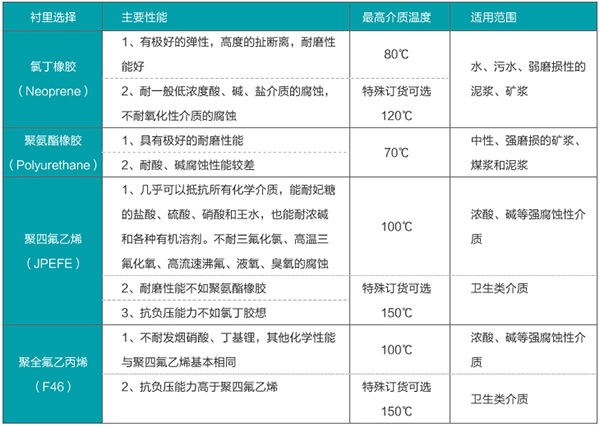

高温水计量表衬里材料选型表

高温水计量表日常使用与维护
电磁流量计的使用并不复杂,一般只需作如下工作:
1、零点检查-制造厂标定时,零点已设定好,使用纤只需检查,方法是关闭传感器上/下游阀门,停止流动但介质充满传感器,通电15分钟,转换器应自动置零,如不然,则进行相应的调节。
2、输出信号极性试验-对单向流动测量的传感器,应使其安装时上/下游方向符合传感器壳体上的箭头标记。如果是可进行双向流动测量的传感器,例如VUB,MT900型,则应在满足使用条件时通电,当转换器的信号显示为+号时,极性正确。如果显示为-号,移位着励磁电缆接错,应将励磁用二导线互换便可。此外,还应检查后位仪表的极限是否时正确。
3、满标度范围设定-对于带有输出指示的可变量程型电磁流量计,在测量系统投入使用时,可据使用要求通过改变量程开关/电位器或量程波动开关来变量程,改变结果可在转换器显示面板的瞬时流量数字上显示出来。其优点为改变量程时并不影响测量精度。对于固体量程型的电磁流量计,最好送制造厂去改变量程。
上述工作之后,注意后位仪表输入信号与电磁逻辑的输出信号的一致性(0-10毫安或4-20毫安)。便可投入正常运行了。
自诊断及故障处理
电磁流量计转换器的印刷电路板采用表面焊接技术,对用户而言,是不可维修的。因此,用户不能打开转换器壳体。智能化转换器具有自诊断功能。除了电源和硬件电路故障外,一般应用中出现的故障均能正确给出报警信息。这些信息在显示器右上方提出“!”惊叹号。在测量状态下,通过下键翻页,显示出故障内容如下:

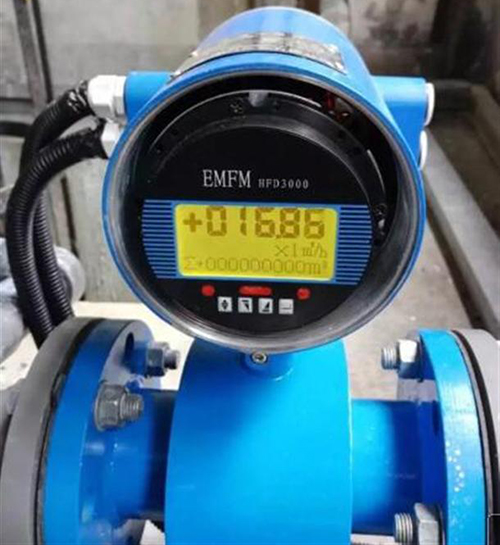

高温水计量表现场安装使用图
电磁流量计仪表无显示
a) 检查电源是否接通;
b) 检查电源保险丝是否完好;
c) 检查供电电压是否符合要求;
d) 检查显示器对比度调节是否能够调节,并且调节是否合适;
e) 如果上述前3项a)、b)、c)都正常,第d)项显示器对比度不能够调节,请将转换器交生产厂维修。
励磁报警
a) 励磁接线EX1和EX2是否开路;
b) 传感器励磁线圈总电阻是否小于规定阻值
c) 如果a、b两项都正常,则转换器有故障
空管报警
a) 测量流体是否充满传感器测量管;
b) 用导线将转换器信号输入端子SIG1、SIG2和SIGGND三点短路,此时如果“空管报警”提示撤消,说明转换器正常,有可能是被测流体电导率低或空管阀值及空管量程设置错误;
c) 检查信号连线是否正确;
d) 检查传感器电极是否正常;
①、使流量为零,观察显示电导比应小于100%
②、在有流量的情况下,分别测量端子SIG1和SIG2对SIGGND的电阻应小于50KΩ(对介质为水测量值。最好用指针万用表测量,并可以看到测量过程有充放电现象)。
e) 用万用表测量DS1和DS2之间的直流电压应小于1V,否则说明传感器电极被污染,应给予清洗。
上限报警
上限报警提示出输出电流和输出频率(或脉冲)都超限。将流量量程改大可以撤消上限报警。
下限报警
下限制报警提示出输出电流和输出频率(或脉冲)都超限。将流量量程改小可以撤消下限报警。

高温水计量表正确选择安装位置

正确地选择安装位置和正确安装流量计都是非常重要的环节,若在安装环节失误,轻者影响测量精度,重者会影响流量计的使用寿命,甚至会损坏流量计。选择安装位置时应注意以下问题:

1.测量电极的轴线必须近似于水平方向(与水平线夹角一般为 10°以内)

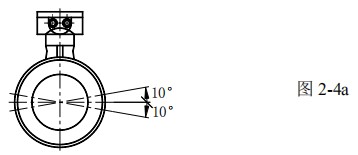

高温水计量表安装夹角图

2.测量管道内必须完全充满液体。

3.流量计的前方最少要有 5×D(D 为流量计内径)长度的直管段,后方最少要有 2×D(D为流量计内径)长度的直管段。

高温水计量表直管段安装位置图

4.流体的流动方向和流量计的箭头方向一致。

5.管道内要有真空会损坏流量计的内衬,需特别注意。

6.在流量计附近应无强电磁场,仪表安装场所的磁场强度应小于 400A/m(避免安装在大型电机或变压器等设备附近)。

7.若测量管道有振动,在流量计的两边应有固定的支座。

8.测量不同介质的混合液时,混合点与流量计之间的距离最少要有 30×D(D 为流量计内径)。

9.为方便今后流量计的清洗和维护,应安装旁通管道。

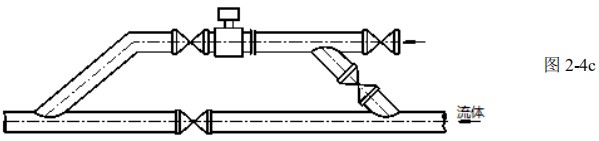

高温水计量表旁通管道安装方式图

10.安装聚四氟乙烯内衬的流量计时,连接两法兰的螺栓应注意均匀拧紧,否则容易压坏聚四氟乙烯内衬,最好用力矩扳手。

11.仪表应避免强烈振动和过大的温度变化,同时要防止腐蚀性液体的滴漏对仪表造成损害。

12.如果安装地点易受阳光曝晒,应当增加遮蔽设施。

13.安装传感器时,应保证测量管与工艺管道同轴。对 50mm 及以下公称通径的传感器,其轴线偏离不超过 2mm。DN65~DN150 其轴线偏离不超过 3mm,≥DN200 其轴线偏离不超过 4mm。

14.法兰之间加装的法兰垫圈,应有良好的耐腐蚀性能,该垫圈不得伸入管道内部。

15.紧固仪表螺栓、螺母,其螺纹应完整无损,润滑良好。应依据法兰尺寸、力矩大小采用力矩扳手紧固螺栓。

16.在传感器邻近管道进行焊接或火焰切割时,要采用隔离措施,防止衬里受热,且必须确认仪表未通电运行,防止损坏仪表。


高温水计量表安装方式

应安装在水平管道较低处和垂直向上处,避免安装在管道的最高点和垂直向下处。

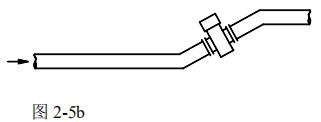

高温水计量表安装方式图一

应安装在管道的上升处。

高温水计量表安装方式图二

在开口排放的管道安装,应安装在管道较低处。若管道落差超过 5m,在传感器的下游安装排气阀且传感器的下游应有一定的背压。

高温水计量表安装方式图三

应在传感器的下游安装控制阀和切断阀,而不应安装在传感器上游。

高温水计量表安装方式图四

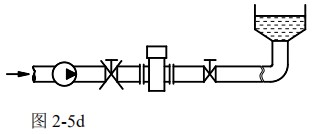

传感器绝对不能安装在泵的进口处,应安装在泵的出口处。

高温水计量表安装方式图五

在测量井内安装流量计的方式:1.入口 2.溢流管 3. 清洗孔 4.入口栅 5. 短管 6.流量计 7.出口 8.排放阀

高温水计量表井内安装方式图


高温水计量表型谱

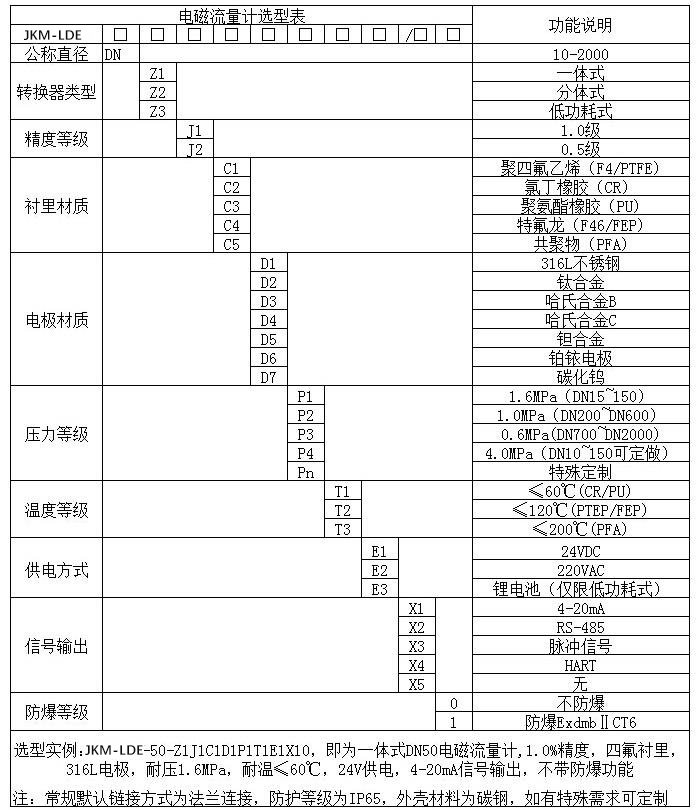

高温水计量表规格选型表
