进水流量计

进水流量计种类及适用范围

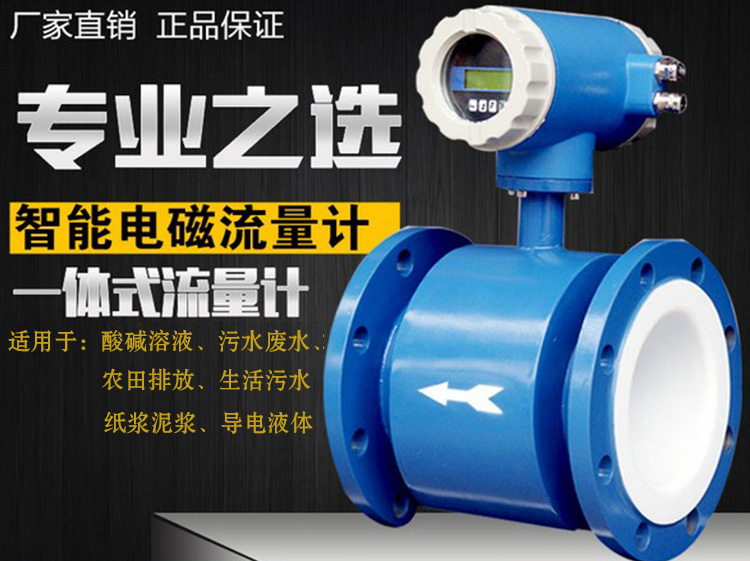

电磁流量计由电磁流量传感器和电磁流量转换器两大部分组成，主要分为两大类：一体型和分离型。

电磁流量计是基于法拉第电磁感应定律原理的流量仪表，用于测量封闭管道中导电液体和浆液的体积流量。它广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水、造纸、医药、食品等工农业部门的生产过程的流量测量和控制。

进水流量计产品特点

1.独立性强，测量不受液体密度、粘度、温度压力和电导率等物理量变化的影响。

2.结构简单，故障率低，测量管内无活动及阻流部件，不堵塞、无压损。

3.适用范围广，量程比宽，适合导电液体，含有纤维、固体颗粒和悬浮物的液体。

4.安装要求低，直管段要求低（前 5D 后 2D）。

5.工作稳定可靠，采用低频方波励磁，功耗小，零点稳定。

6.输出信号多样性，可输出与流速成正比例的线性模拟信号、数字信号及报警信号。

进水流量计工作原理

流量计测量原理是基于法拉第电磁感应规律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头于衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为 B 的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势 E。电动势 E 正比于磁通量密度 B，测量管内径 d 与平均流速 V的乘积、电动势 E（流量信号）由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流信号，用于流量的测量和控制。

式中：

E---------为电极间的信号电压（v）

B---------磁通密度（T）

d---------测量管内径(m)

V--------平均流速（m/s）

K---------常数

由于 K 为常数，励磁电流是恒流的，故 B 也是常数，则由（1-1）式可知，体积流量 Q 与信号电压 E 成正比，即流速感应的信号电压 E 与体积流量 Q 成线性关系。因此，只要测量出 E 就可确定流量 Q，这就是电磁流量计的基本工作原理。

由(1-1）式可知，被测流体介质的温度、密度、压力、导电率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动（如层流或紊流）就不会影响测量结果的。因此说电磁流量计是一种真正的体积流量计。

进水流量计执行标准及技术参数

产品执行标准

产品性能符合电磁流量计行业标准 JB/T9248-2008 及 JJG1033-2007 要求。

主要技术指标

进水流量计仪表选型

仪表的选型是仪表应用中非常重要的工作，据有关资料统计，仪表在实际应用中有 2/3 的故障是仪表的错误选型和错误安装造成的，请特别注意。具体注意事项如下：

1.被测流体名称和其化学性能。

2.最大流量、最小流量和常用流量。推荐：常用流量应选择在 1～3m/s 流速段内，如果不符，请用户调整所选仪表的口径规格。

3.最高工作压力。

4.最高工作温度、最低工作温度。

5.被测流体必须具备一定的导电性，导电率≥5μs/cm。

6.最大流量和最小流量必须符合表 2-1 的数据。

7.实际最高工作压力必须小于流量计的额定工作压力（见传感器铭牌）。

8.最高工作温度和最低工作温度必须符合流量计规定的温度要求（见传感器铭牌）。

9.确定是否有负压情况存在。

10.电极和衬里材料的选择应满足流体介质的化学性能。

进水流量计公称通径与流量范围

进水流量计电极材料的选择

进水流量计衬里材料的选择

进水流量计正确选择安装位置

正确地选择安装位置和正确安装流量计都是非常重要的环节，若在安装环节失误，轻者影响测量精度，重者会影响流量计的使用寿命，甚至会损坏流量计。选择安装位置时应注意以下问题：

1.测量电极的轴线必须近似于水平方向（与水平线夹角一般为 10°以内）

2.测量管道内必须完全充满液体。

3.流量计的前方最少要有 5×D（D 为流量计内径）长度的直管段，后方最少要有 2×D（D为流量计内径）长度的直管段。

4.流体的流动方向和流量计的箭头方向一致。

5.管道内要有真空会损坏流量计的内衬，需特别注意。

6.在流量计附近应无强电磁场，仪表安装场所的磁场强度应小于 400A/m（避免安装在大型电机或变压器等设备附近）。

7.若测量管道有振动，在流量计的两边应有固定的支座。

8.测量不同介质的混合液时，混合点与流量计之间的距离最少要有 30×D（D 为流量计内径）。

9.为方便今后流量计的清洗和维护，应安装旁通管道。

10.安装聚四氟乙烯内衬的流量计时，连接两法兰的螺栓应注意均匀拧紧，否则容易压坏聚四氟乙烯内衬，最好用力矩扳手。

11.仪表应避免强烈振动和过大的温度变化，同时要防止腐蚀性液体的滴漏对仪表造成损害。

12.如果安装地点易受阳光曝晒，应当增加遮蔽设施。

13.安装传感器时，应保证测量管与工艺管道同轴。对 50mm 及以下公称通径的传感器，其轴线偏离不超过 2mm。DN65～DN150 其轴线偏离不超过 3mm，≥DN200 其轴线偏离不超过 4mm。

14.法兰之间加装的法兰垫圈，应有良好的耐腐蚀性能，该垫圈不得伸入管道内部。

15.紧固仪表螺栓、螺母，其螺纹应完整无损，润滑良好。应依据法兰尺寸、力矩大小采用力矩扳手紧固螺栓。

16.在传感器邻近管道进行焊接或火焰切割时，要采用隔离措施，防止衬里受热，且必须确认仪表未通电运行，防止损坏仪表。

进水流量计安装方式

应安装在水平管道较低处和垂直向上处，避免安装在管道的最高点和垂直向下处。

应安装在管道的上升处。

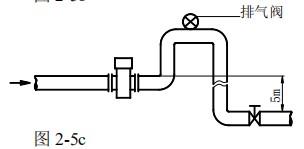

在开口排放的管道安装，应安装在管道较低处。若管道落差超过 5m，在传感器的下游安装排气阀且传感器的下游应有一定的背压。

应在传感器的下游安装控制阀和切断阀，而不应安装在传感器上游。

传感器绝对不能安装在泵的进口处，应安装在泵的出口处。

在测量井内安装流量计的方式：1.入口 2.溢流管 3. 清洗孔 4.入口栅 5. 短管 6.流量计 7.出口 8.排放阀

进水流量计安装注意事项
推荐垂直安装，且被测流体是自下而上流动。也可水平安装，但要使两电极在同一水平面上，要保证测量导管都充满液体。
流量计的外壳、屏蔽线、测量导管都要接地。要求单独设置接地点，不要连接在电机或上、下管道上。（因信号较弱，满量程时只有几毫伏，且流量很小时，只有几微伏，外界稍有干扰就会影响测量精度。）
安装地点要远离一切磁源。（如大功率电机、变压器等）
流量计前必须有10D左右的直管段，以消除各种局部阻力对流线分布对称性的影响。

使用电磁流量计时要注意
⑴不能用来测量气体、蒸汽以及含有大量气体的液体。
⑵不能用来测量电导率很低的液体介质，如对石油制品或有机溶剂等介质。
⑶普通工业用电磁流量计由于测量管内衬材料和电气绝缘材料的限制，不能用于测量高温介质；如未经特殊处理，也不能用于低温介质的测量，以防止测量管外结露（结霜）破坏绝缘。

进水流量计的优点
主要体现在以下几个方面：
⑴压力损失相对较小。电磁流量计的传感器结构简单，测量管内没有可动部件，也没有任何阻碍流体流动的节流部件，当流体通过流量计时不会引起任何附加的压力损失，流量计的阻力仅是同一长度管道的沿程阻力，是流量计中运行能耗最低的流量仪表之一。
⑵可测量赃污介质、腐蚀性介质及悬浊性液固两相流的流量。电磁流量计的测量通道是一段无阻流检测件的光滑直管，因不易阻塞适用于测量含有固体颗粒或纤维的液固二相流体，如纸浆、煤水浆、矿浆、泥浆和污水等；电磁流量计易于选择与流体接触件的材料品种，可应用于腐蚀性流体。
⑶电磁流量计所测得的体积流量，实际上不受流体密度、粘度、温度、压力和电导率（只要在该仪表的要求的临界值以上）变化明显的影响，因此，电磁流量计经水标定后，可以用来测量其它导电性液体的流量。
⑷量程范围宽。量程比通常为20：1～100：1，甚至更大。此外电磁流量计的输出只与被测介质的平均流速成正比，而与轴对称分布下的流动状态（层流或紊流）无关。
⑸口径范围宽，从几个毫米一直到几米。
⑹电磁流量计无机械惯性，反应灵敏，可以测量瞬时脉动流量，也可测量正反两个方向的流量。
