密封水流量计

密封水流量计种类及适用范围

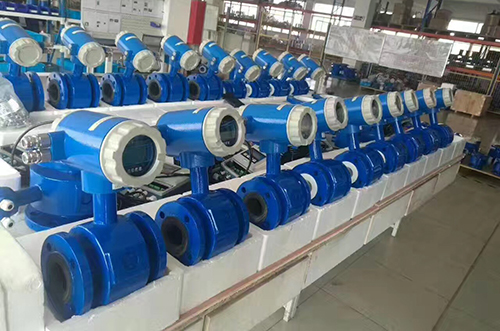

电磁流量计由电磁流量传感器和电磁流量转换器两大部分组成，主要分为两大类：一体型和分离型。

电磁流量计是基于法拉第电磁感应定律原理的流量仪表，用于测量封闭管道中导电液体和浆液的体积流量。它广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水、造纸、医药、食品等工农业部门的生产过程的流量测量和控制。

密封水流量计执行标准及技术参数

产品执行标准

产品性能符合电磁流量计行业标准 JB/T9248-2008 及 JJG1033-2007 要求。

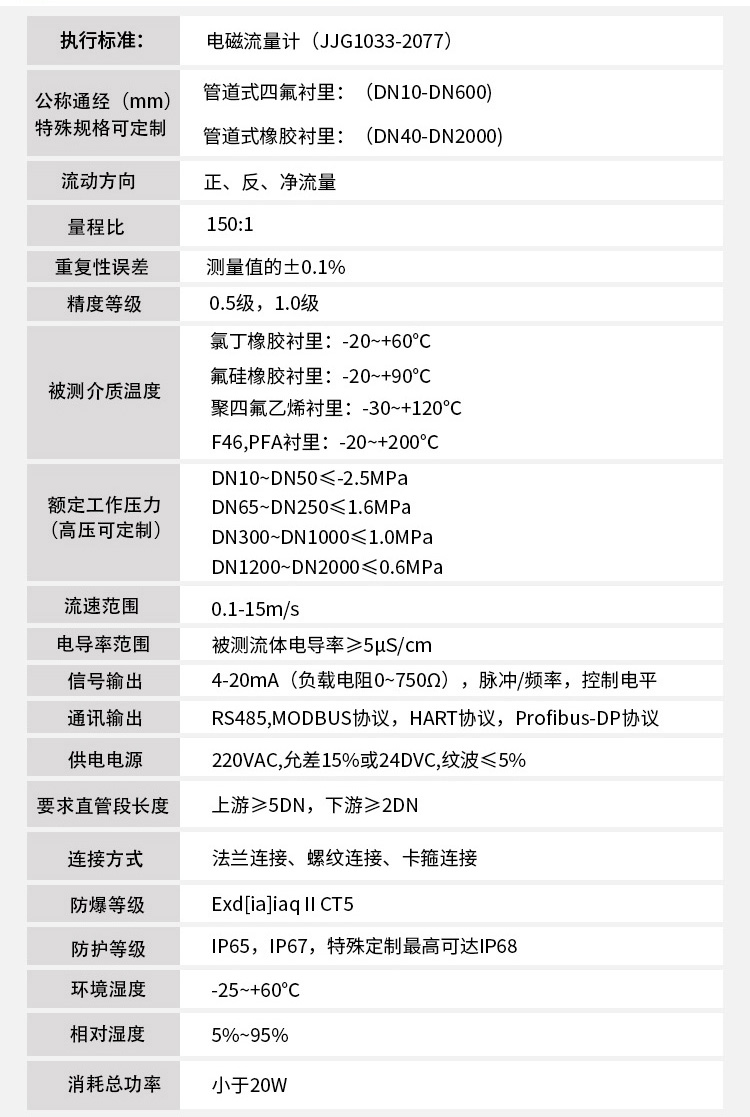

主要技术指标

密封水流量计特点
电磁流量计由传感器和转换器两部分组成，被测流体介质电导率≥ 5μS/cm。
本产品采用当前电磁流量计的最新技术制造，具有以下特点:
1、测量管内无阻力及活动部件，因此无压力损失，是一种典型的节能仪表。
2、由于感应信号是在整个充满磁场的空间形成，它与管道截面上流速的平均值成正比。因此，对管道内流速分布不敏感，要求流量计上、下游的直管段相对其它流量计短。
3、测量不受流体密度、粘度、温度、压力和电导率变化的影响。
4、合理地选择电极及衬里材料，能够达到测量各种腐蚀性、耐磨性导电介质的使用要求。
5、转换器采用新颖的励磁方式，功耗低，零点稳定，测量精度高，适于生产过程流量检测和总量计量。流量测量范围可达1500:1。
6、流量计具有自动流向鉴别，能测量双向流。具有电流、频率、脉冲和RS485数字通讯输出。还有流量上下限报警和故障报警功能。
7、流量计能显示瞬时流量、流速、流量百分比、正反累积流量、差值流量，方便读数。内有三级密码设置功能，防止数据被随意更改。
8、转换器采用3行128×64带背光LCD点阵简体汉字显示，参数设置方便。并具有FROM存贮设置参数和累计流量值，具有掉电保护功能。
9、转换器采用表面安装技术(SMT)，具有自检与自诊断功能，可靠性高。
10、具有适合满足现场环境条件安装的防爆型、沉浸型、卫生型、分体型和一体型结构。


密封水流量计主要用途
电磁流量计广泛用于化工、矿冶、给排水、造纸、医药、食品、石化、电力、轻工、农用灌溉、水利等行业的管道中，导电液体和浆液的体积流量的测量。

密封水流量计正常工作条件
1、环境温度: 传感器 -25℃~+60℃；转换器 -10℃~+60℃
2、相对湿度: 5%~90%；
3、供电电源：交流供电：频率47~63Hz；电压85~260V；谐波成分不大于5%；直流供电:18~36V，纹波5%。
4、功率: 小于20W。

密封水流量计工作原理
传感器是根据法拉第电磁感应定律工作的，如工作原理图所示:

当导电液体沿测量管在交变磁场与磁力线成垂直方向运动时，导电液体切割磁力线产生感应电势。在与测量管轴线和磁力线相互垂直的管壁上安装了一对检测电极，将这个感应电势检出。
则有:
E=BVD
式中:E-感应电势;
B-磁感应强度;
D-电极间的距离，与测量管内径相等;
V-测量管内被测流体的平均流速。
式(1)中磁场B是恒定不变的，D为一常数，则感应电动势E与被测流体的平均流速V成正比。通过测量管横截面上的瞬时体积流量Q与流速V之间的关系为:

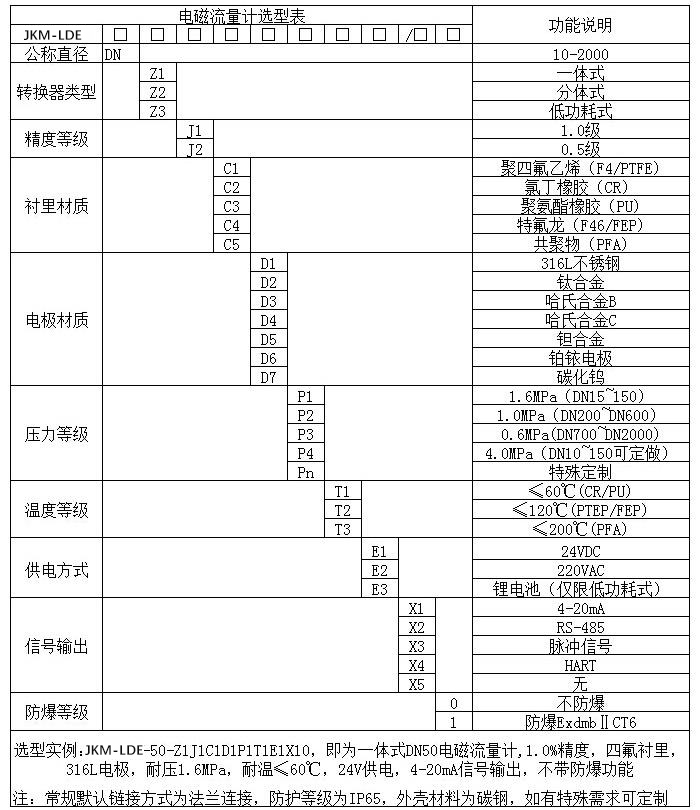

密封水流量计选型

仪表的选型是仪表应用中非常重要的工作，据有关资料统计，仪表在实际应用中有 2/3 的故障是仪表的错误选型和错误安装造成的，请特别注意。具体注意事项如下：

1.被测流体名称和其化学性能。

2.最大流量、最小流量和常用流量。推荐：常用流量应选择在 1～3m/s 流速段内，如果不符，请用户调整所选仪表的口径规格。

3.最高工作压力。

4.最高工作温度、最低工作温度。

5.被测流体必须具备一定的导电性，导电率≥5μs/cm。

6.最大流量和最小流量必须符合表 2-1 的数据。

7.实际最高工作压力必须小于流量计的额定工作压力（见传感器铭牌）。

8.最高工作温度和最低工作温度必须符合流量计规定的温度要求（见传感器铭牌）。

9.确定是否有负压情况存在。

10.电极和衬里材料的选择应满足流体介质的化学性能。

密封水流量计公称通径与流量范围

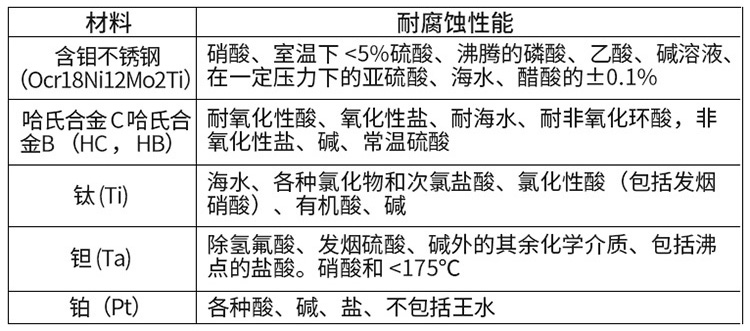

密封水流量计电极材料的选择

密封水流量计衬里材料的选择

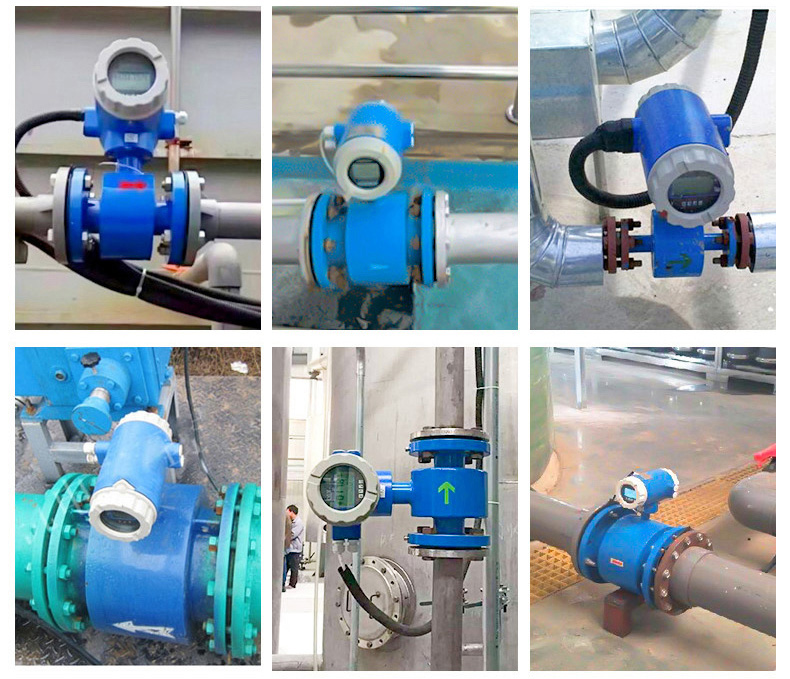

密封水流量计安装要求
为了准确计量，在选择安装位置时应注意以下几点要求:
⑴ 传感器既可在垂直管道上安装，也可以在水平或倾斜管道上安装，但要求二电极的中心连线处于水平状态。
⑵ 介质在管道中应满管流动，避免由气穴而产生电极断路。
⑶ 对于液固两相流体，最好采用垂直安装，使传感器衬里磨损均匀，延长使用寿命。
⑷ 在流量计安装位置介质不满管时，可采取抬高流量半后端管路的方法，使其满管，严禁在管道最高点和出水口安装流量计。(见图)
⑸修改管道的安装方法：当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用异径锥管或修改部分管道，使其与传感器同口径，但要保证前后直管段长度。
⑹前后直管段为流量计前≥5DN，后端≥2DN。
